Merhaba arkadaşlar, bu inceleme yazımızda AsRock B560M PRO4/AC anakart incelemesini ve genel olarak özelliklerini, bizleri kurulumunu yaptıktan sonra neler bekliyor onları göreceğiz.
)İLK BAKIŞ VE YAŞADIĞIM SORUNUN ÇÖZÜLMESİ

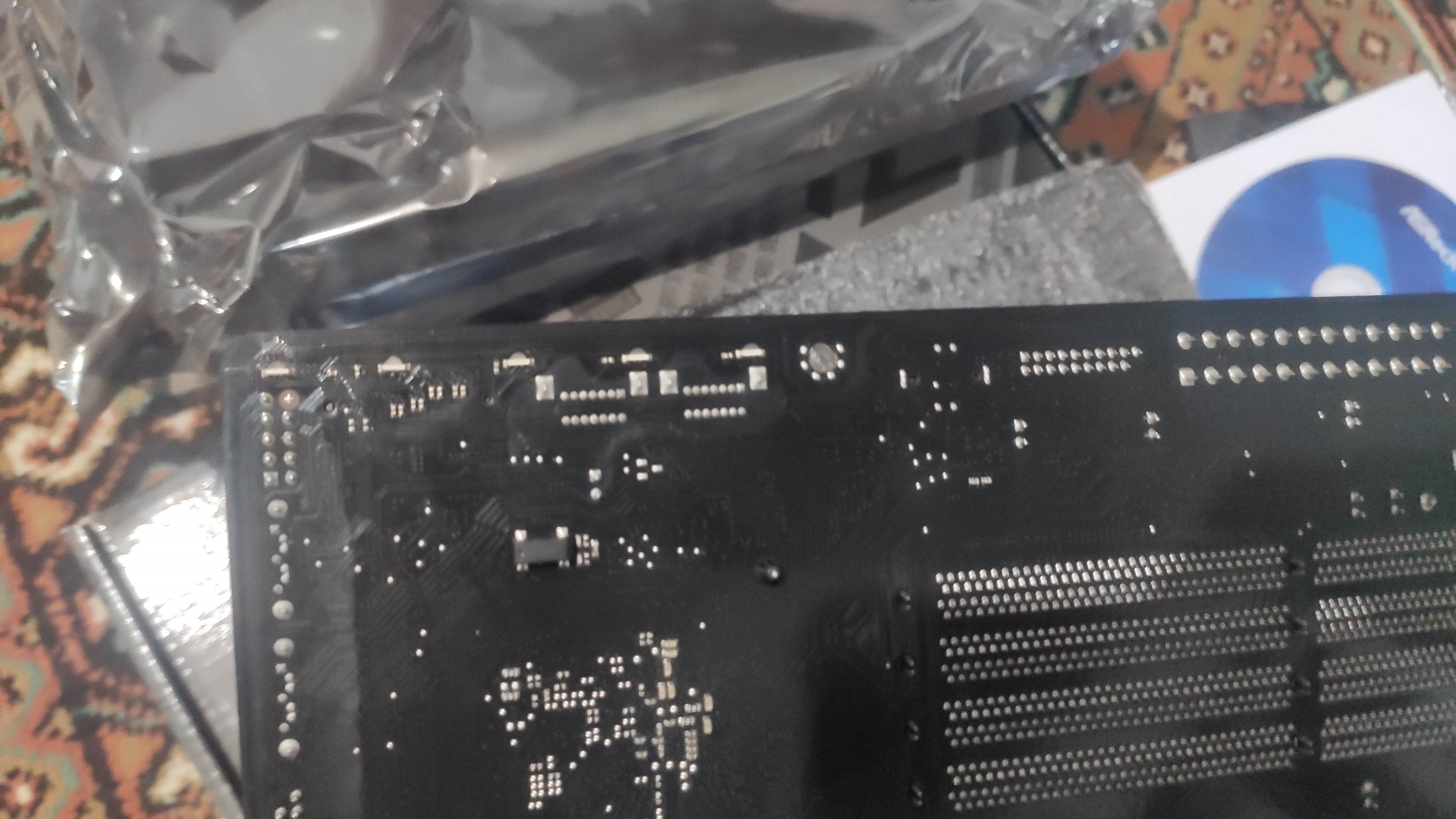

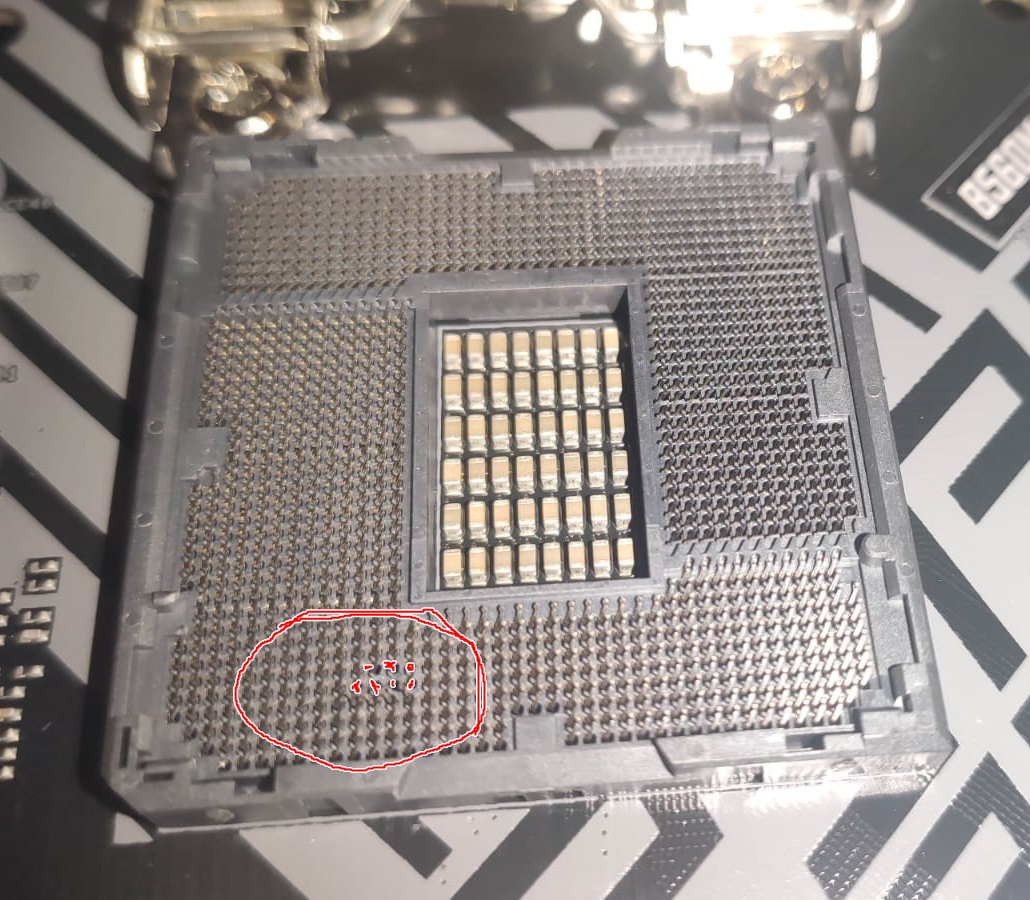

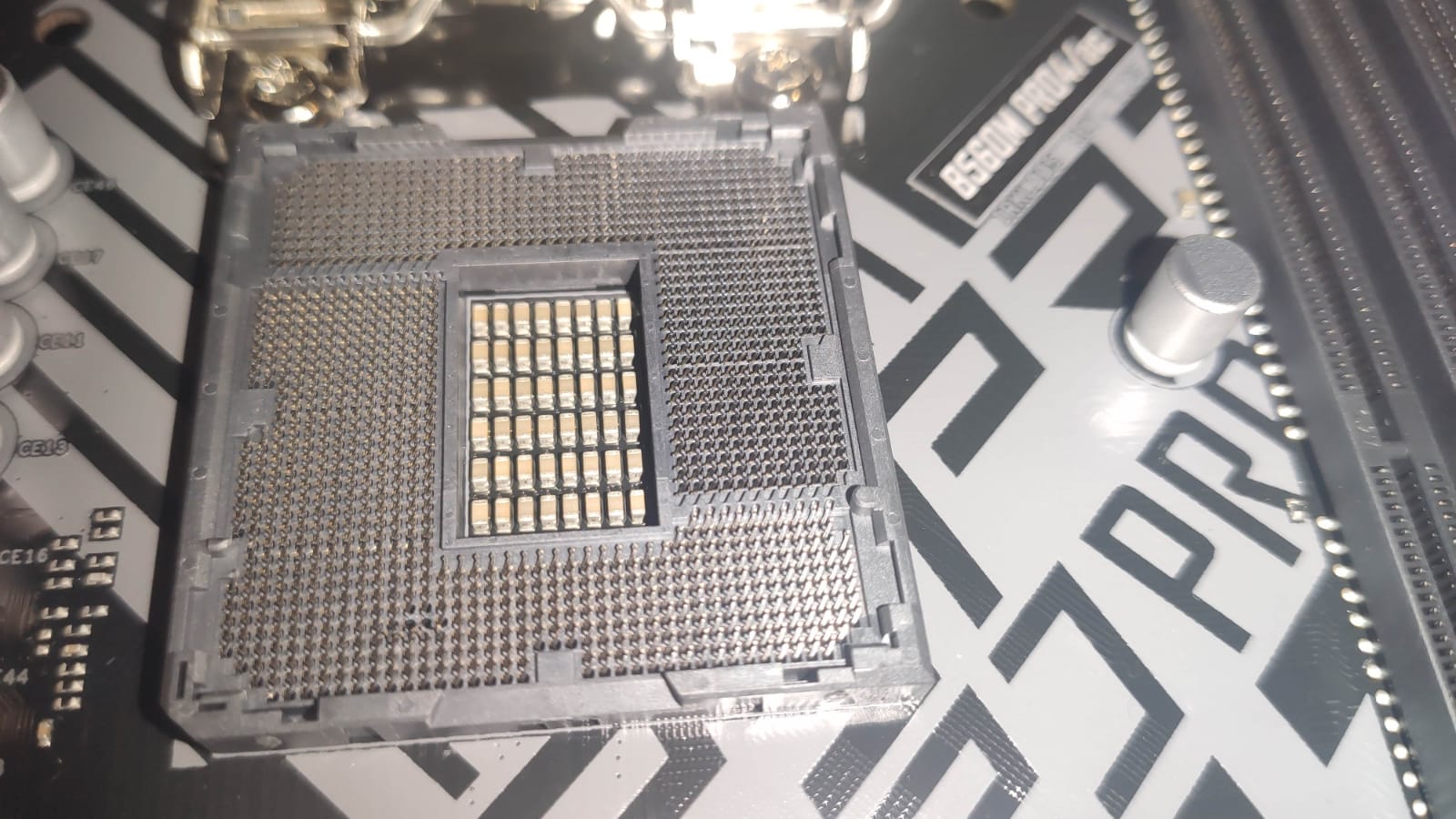

Kurulum için anakartı kutusundan çıkarıp, işlemci plastiğini çıkardığım zaman gördüm ki resimdeki alanda 6 kadar pin sağa sola baya yamulmuş. Kabak çiçeği gibi açılmıştı o alan. Anakartıda uygun fiyata almıştım. Üzüldüm açıkçası iade etmem gerekecek ve aynı özelliklerde bir anakart alamayacağım diye. Üzüntüm geçinde aldım ince küçük düz tornavidamı 30-40 dk iyice uğraşarak pinleri güzelce düzlettim. (Eliniz yatkın değil ve bilginiz yoksa denemeyiniz.) Sisteme taktım, sorunsuz 2-3 saat işlemcim ile birlikte test ettim. Sorun yoktu çok şükür.
Gelelim aldığım firma kısmına. N11 üzerinden DFS Bilgisayar satıcısından aldım. Pinleri düzeltmiştim ama yinede durumu bildirerek böyle bir anakartı nasıl gönderirsiniz gibisinden mesaj attım. Bilgileri dahilinde olmadığını, hemen iade alabileceklerini eğer istersem de pinleri düzeltip gönderebileceklerini söylediler. Stok bittiği için değişim seçeneği yoktu. Mağaza bayağı ilgiliydi.
Sonuç olarak hem işimi gördüm, hem de mağazanın ilgili duırumundan memnun kaldım. Olurda başınıza böyle şeyler gelir diye bu anımı sizlerle paylaştım. Ya bilginiz olup siz düzelteceksiniz yada aldığınız yer iyi ve ilgili bir mağaza olacak.
Evvet arkadaşlar AsRock B560M PRO4/AC anakartımızın kutusunun ön kısmına. Standart anakart kutusu şekli ve mATX anakarta göre 2.5 cm büyük olmasıyla standardından azcık büyüktür.
Kutuda pek bir şekil şukul görsellik yok gördüğünüz gibi. Sade ve bir kaç logo eklenmiş.

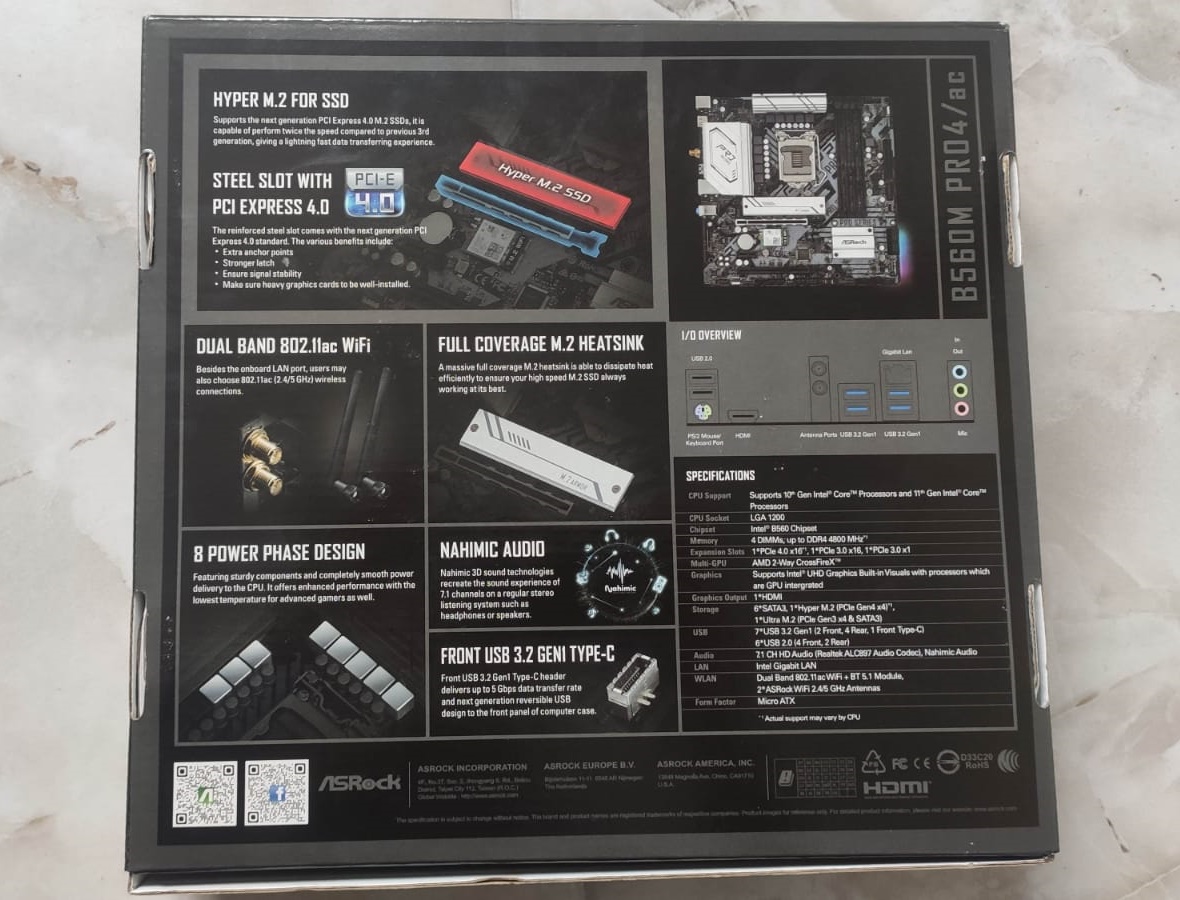

Kutumuzu arka tarafına geldiğimizde ön yüze göre biraz daha renkli olduğunu görebiliriz. Tüm teknik bilgilerin ve genel özelliklerin bulunduğu ayrıntılı ve resimli güzel bir kutu arkası olmuş.
Kutuda pek bir şekil şukul görsellik yok gördüğünüz gibi. Sade ve bir kaç logo eklenmiş.
Kutumuzu arka tarafına geldiğimizde ön yüze göre biraz daha renkli olduğunu görebiliriz. Tüm teknik bilgilerin ve genel özelliklerin bulunduğu ayrıntılı ve resimli güzel bir kutu arkası olmuş.

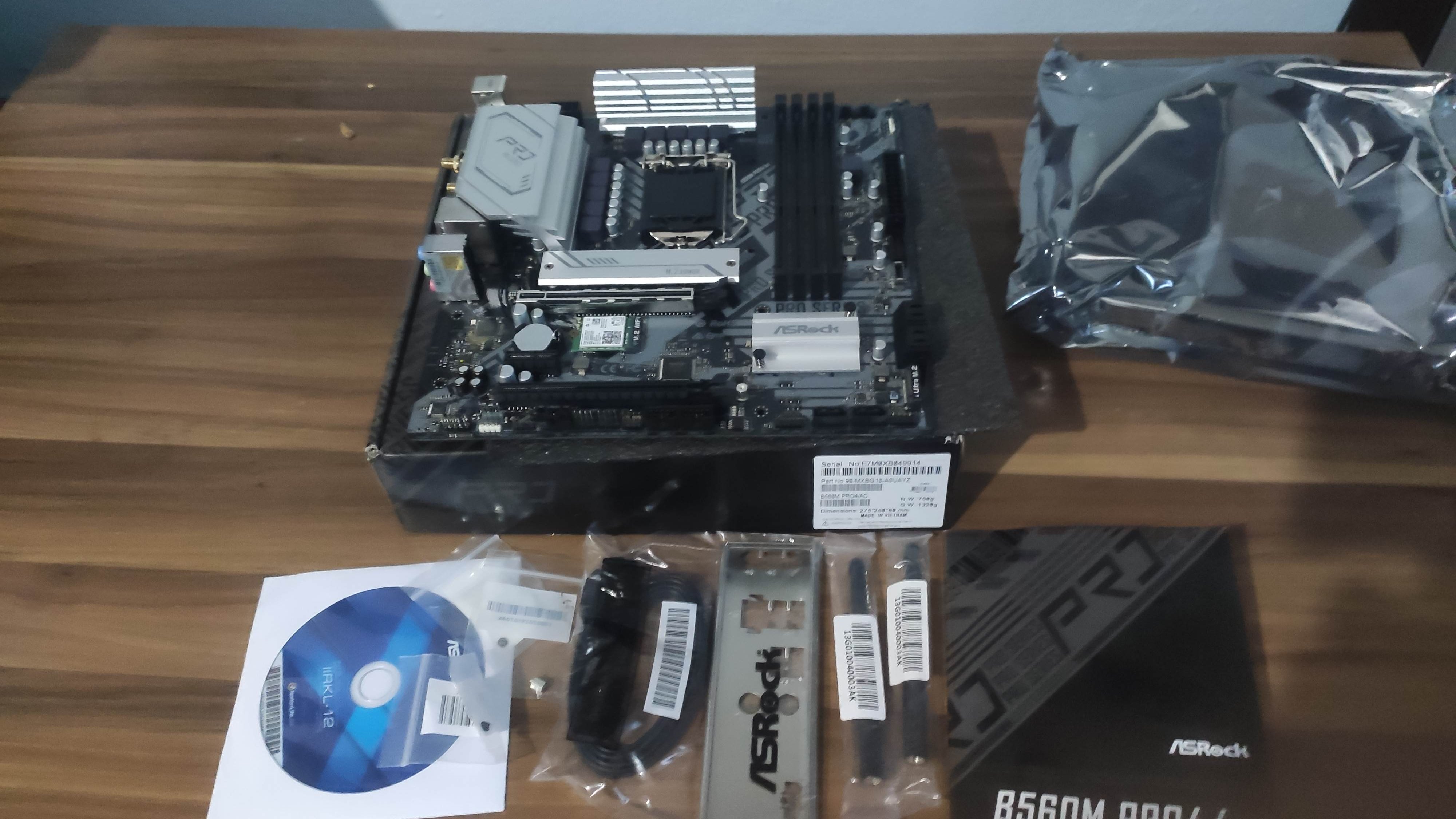

KUTU İÇERİĞİ
1x Anakart
1x Sürücü CD
2x WiFi anteni
1x Sata kablosu
1x Anakart backplate
1x Kullanım klavuzu
1x Anakart
1x Sürücü CD
2x WiFi anteni
1x Sata kablosu
1x Anakart backplate
1x Kullanım klavuzu

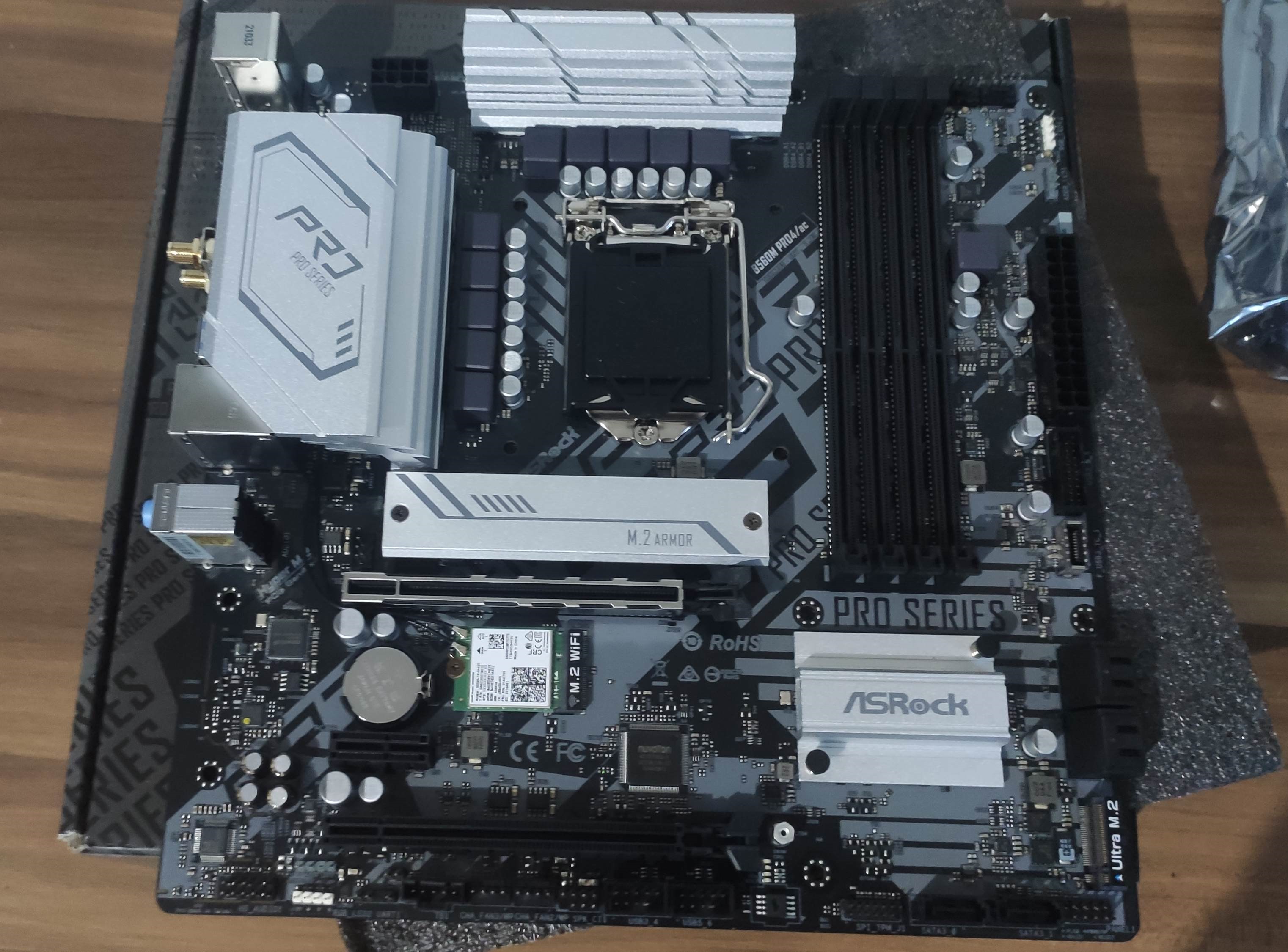

GENEL İNCELEME
Genel olarak anakartımıza baktığımızda söyleyebilirim ki, mATX anakartlara göre 2.5 cm gibi bir ebat farklı var. Bundan önceki anakartımda AsRock B450m mATX anakarttı ve bundan daha küçüktü.
Anakartımızda çokça soğutucu bloğu bulunuyor. Yapı olarakta güzel göründüğünü söyleyebilirim.
Bizlere küçük boyutuna göre bol bol özellikler sunan anakartımızın özelliklerine yazımızın devamında daha detaylı değineceğim.

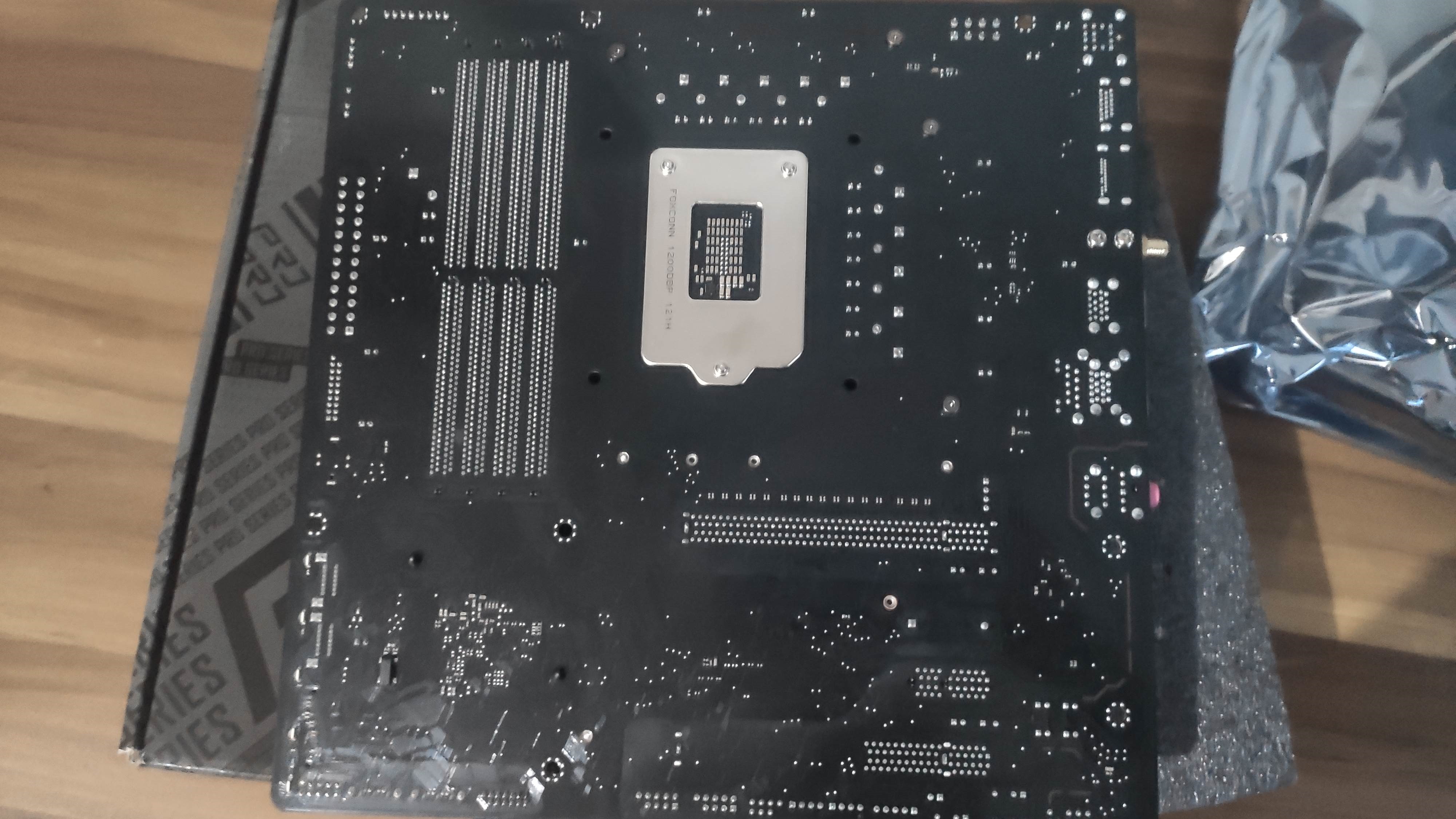

Anakartımızın arka kısmına geldiğimizde ise anakartı nemden kaynaklanan elektriksel kısa devrelere karşı korumak için PCB katmanları arasındaki boşlukları azaltan Yüksek Yoğunluklu Cam Kumaş PCB tasarımı bulunuyor.
PCB nin sol alt kısmına geldiğimizde 5 adet ARGB ışıklandırma bulunuyor. Bunu anakartımızın uygulaması olan AsRock Polychrome ile diğer tüm ARGB ışıklandırmaları kontrol edebiliriz.

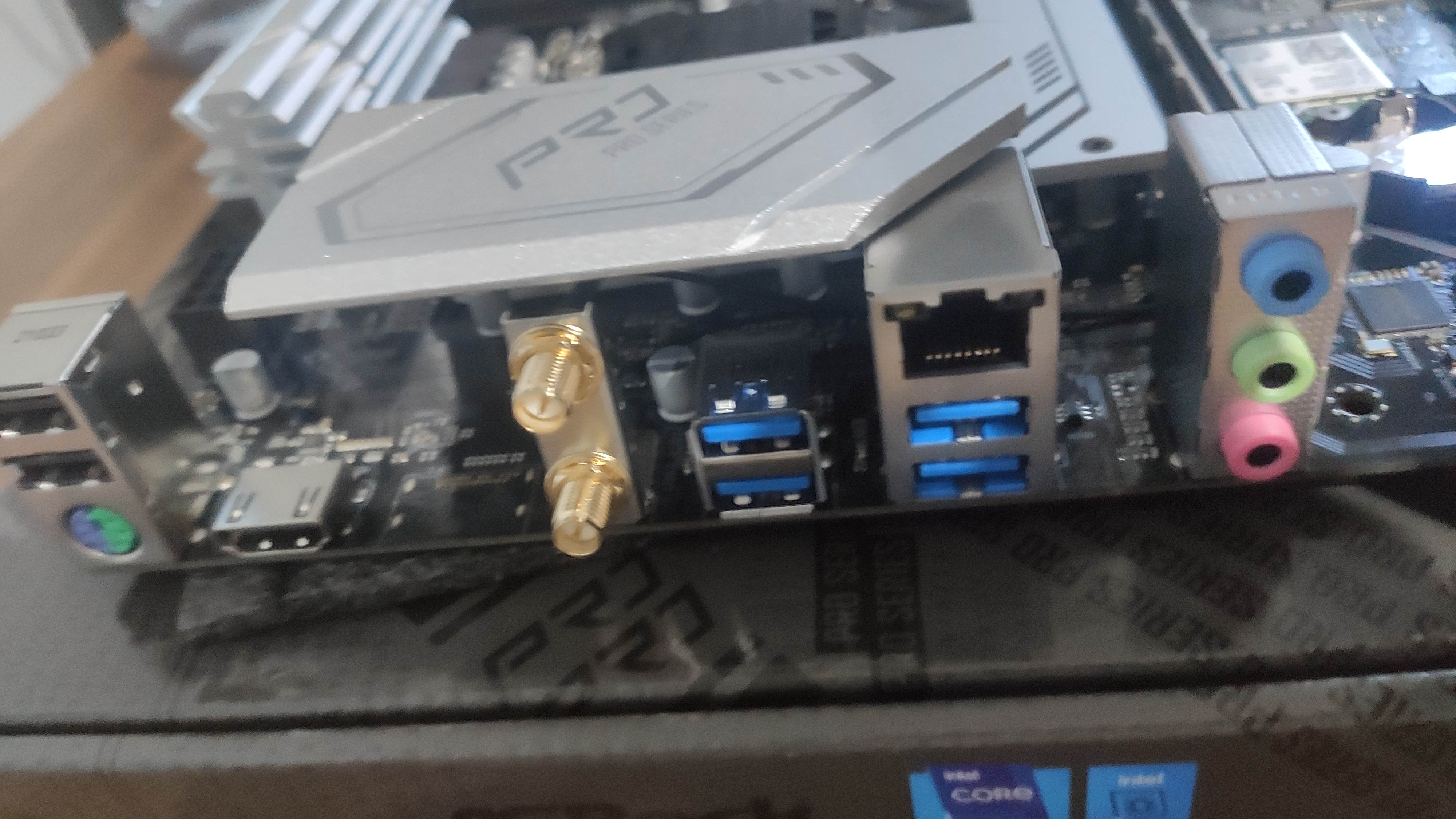

Anakartımızın giriş portlarına baktığımızda,
2 adet USB 2.0, 1 adet PS/2 , 1 adet HDMI, 2 adet WiFi anteni, 4 adet USB 3.2 girişleri mevcuttur. En sona baktığımızda, standart mikrofon, kulaklık/hoparlör giriş/çıkışlarımız mevcut.

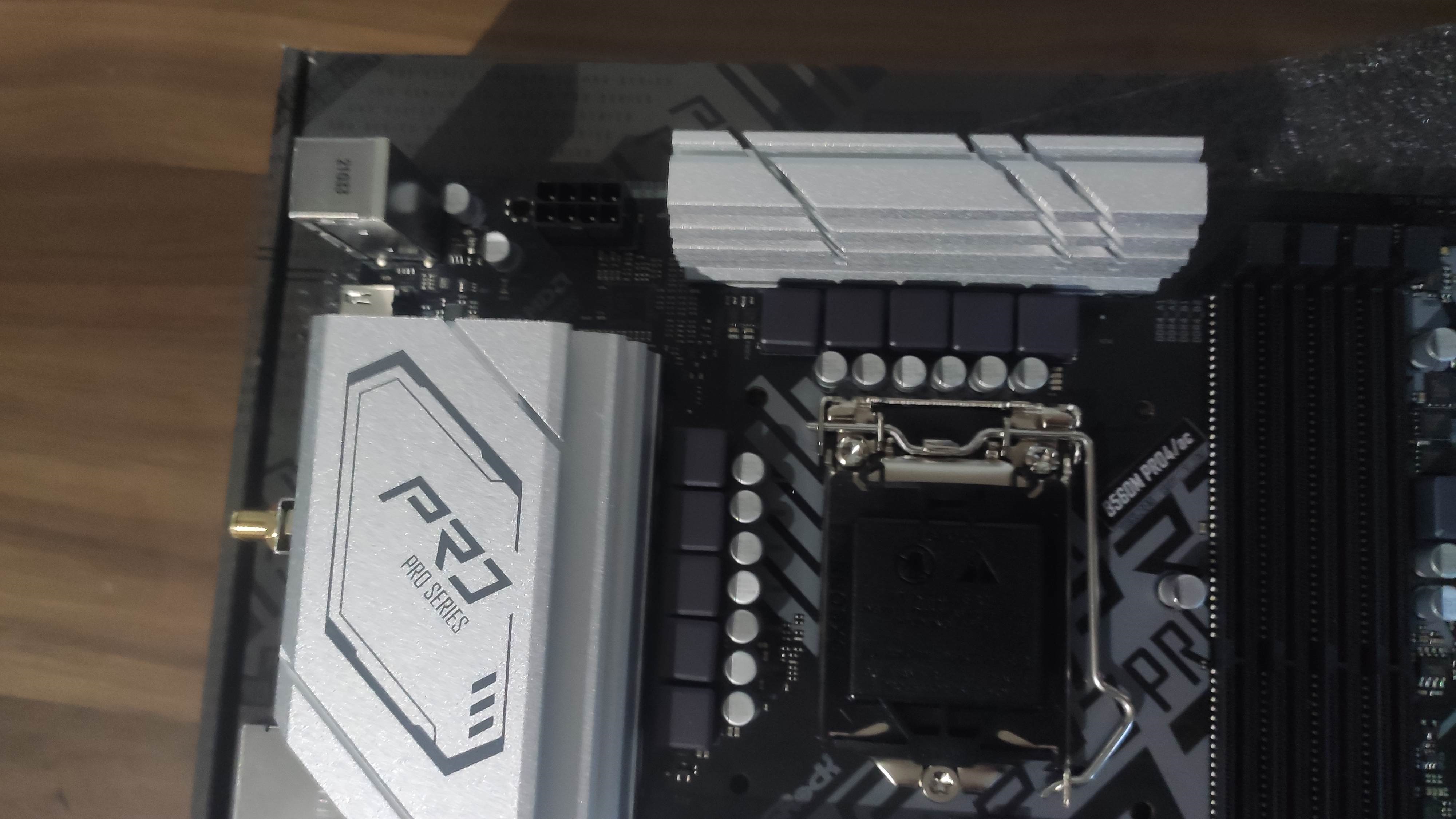

Sol üst taraftaki bölüm için ayrıntılara girecek olursak, 8 fazlı bir güç tasarımını işlemci soketinin etrafında görüyoruz. Hemen onların arkasında soğutma bloklarını görüyoruz.
Alüminyum bloklar soğutma açısından iyi olduğu kadar , tasarım olarakta güzel görünmektedir.
İki soğutma bloğumuzun arsında anakartımızın 8 pin güç girişi bulunmaktadır.
Son olarak bu kısımdan bahsedeceğimiz bilgi, işlemci soketimiz 10 ve 11. nesil Intel işlemcileri destekler.

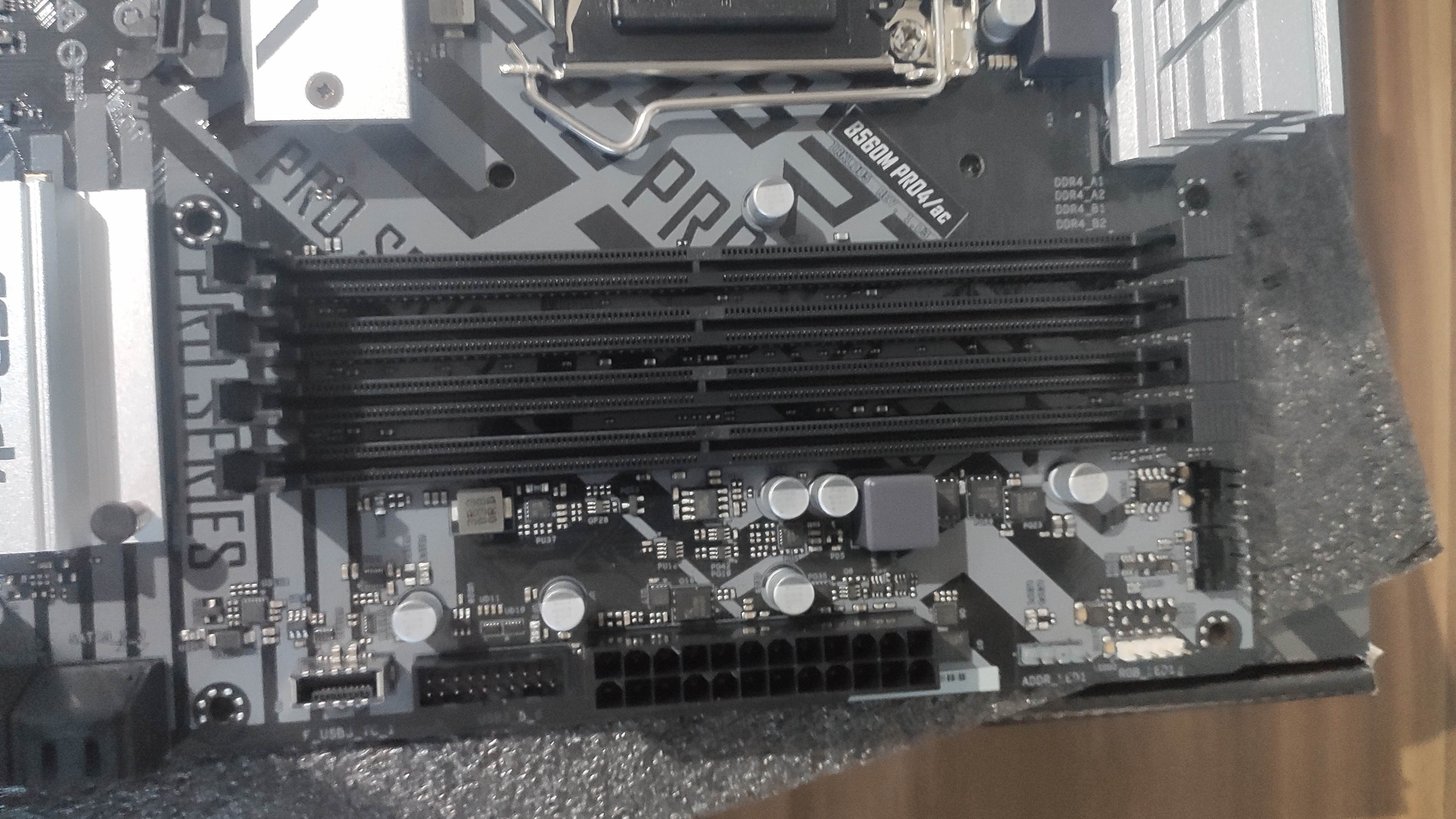

Hemen üst sağ kısma geldiğimizde 4 adet çift kanal, 128 GB kadar destek veren, 4800 mHz RAM slotumuz bulunuyor.
Üstte 2 adet CPU fan girişi, hemen altında RGB ve ARGB girişleri bulunuyor. Tabi niraz daha aşağılara baktığımızda anakartımızın 24 pin güç girişi ve USB girişi bulunuyor.
Gözardı etmememiz gereken bir girişimizde, USB3.2 nesil type-C giriş portumuzda mevcuttur.

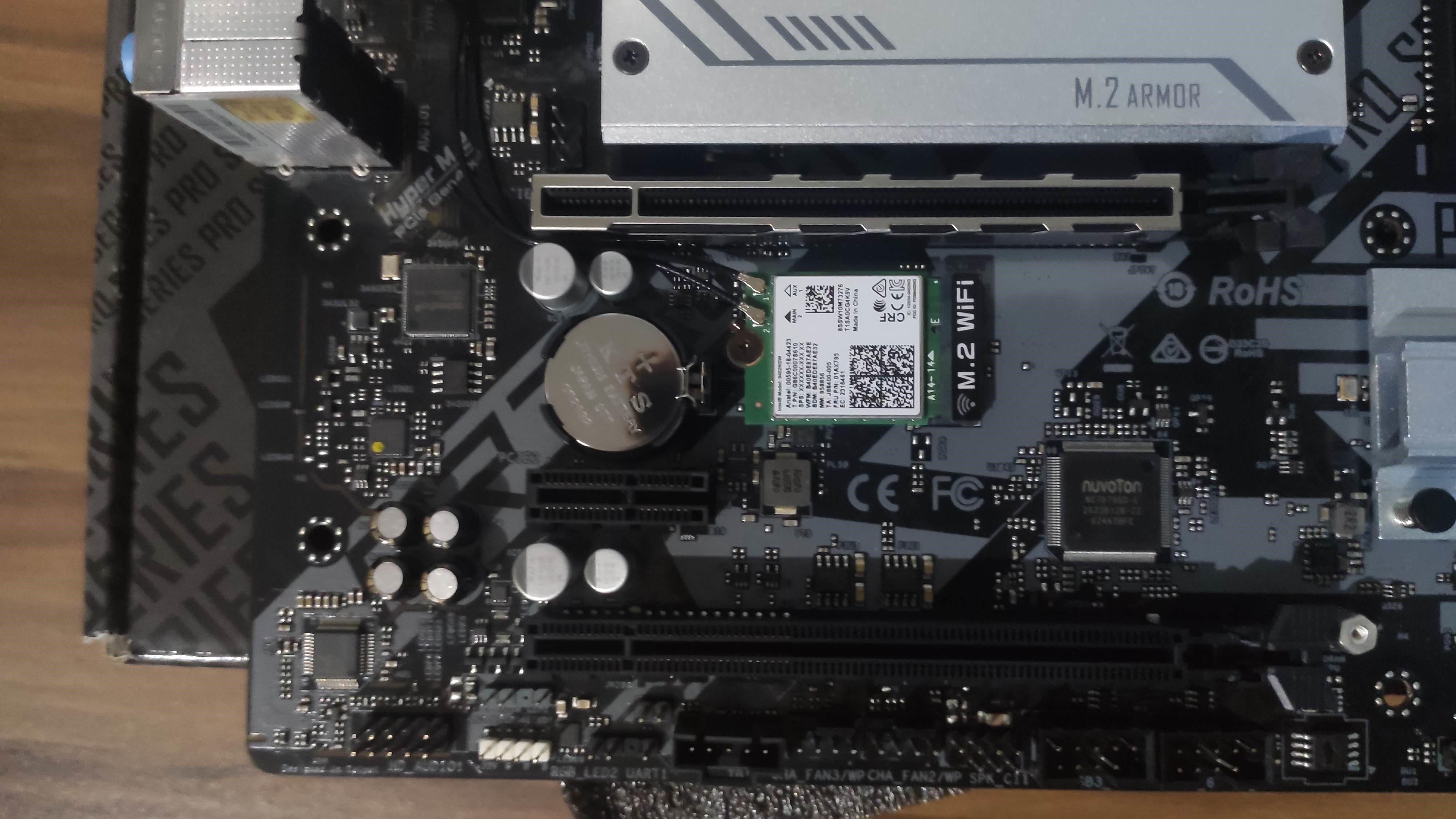

Solt alt kısmın görseline baktığımızda, ilk olarak göze çarpan soğutma korumalı Yüksek Hızlı M.2 SSD portu bulunmaktadır.
Hemen altında ise, PCI-E 4.0 destekli güçlendirilmiş bir PCI slotu görüyoruz. Bu slotun önemi, AMD ekran kartlarındaki 4.0 destekli anakartlarla gelen performans artışıyla görmekteyiz.
Onun altında gözümüze ilişen, M.2 WİFİ slotunu görüyoruz. Aparatımıza bağlı parçamızdan kablolar WİFİ antenlerine bağlıdır.
Altında standart PCI-E 3.0 slotu görüp, yine onların altında RGB ve ARGB girişlerimiz bulunuyor. Bu anakartımızda 2 RGB , 2 ARGB portu bulunuyor. küçük anakartımız bize dolu dolu özellikler sunuyor.

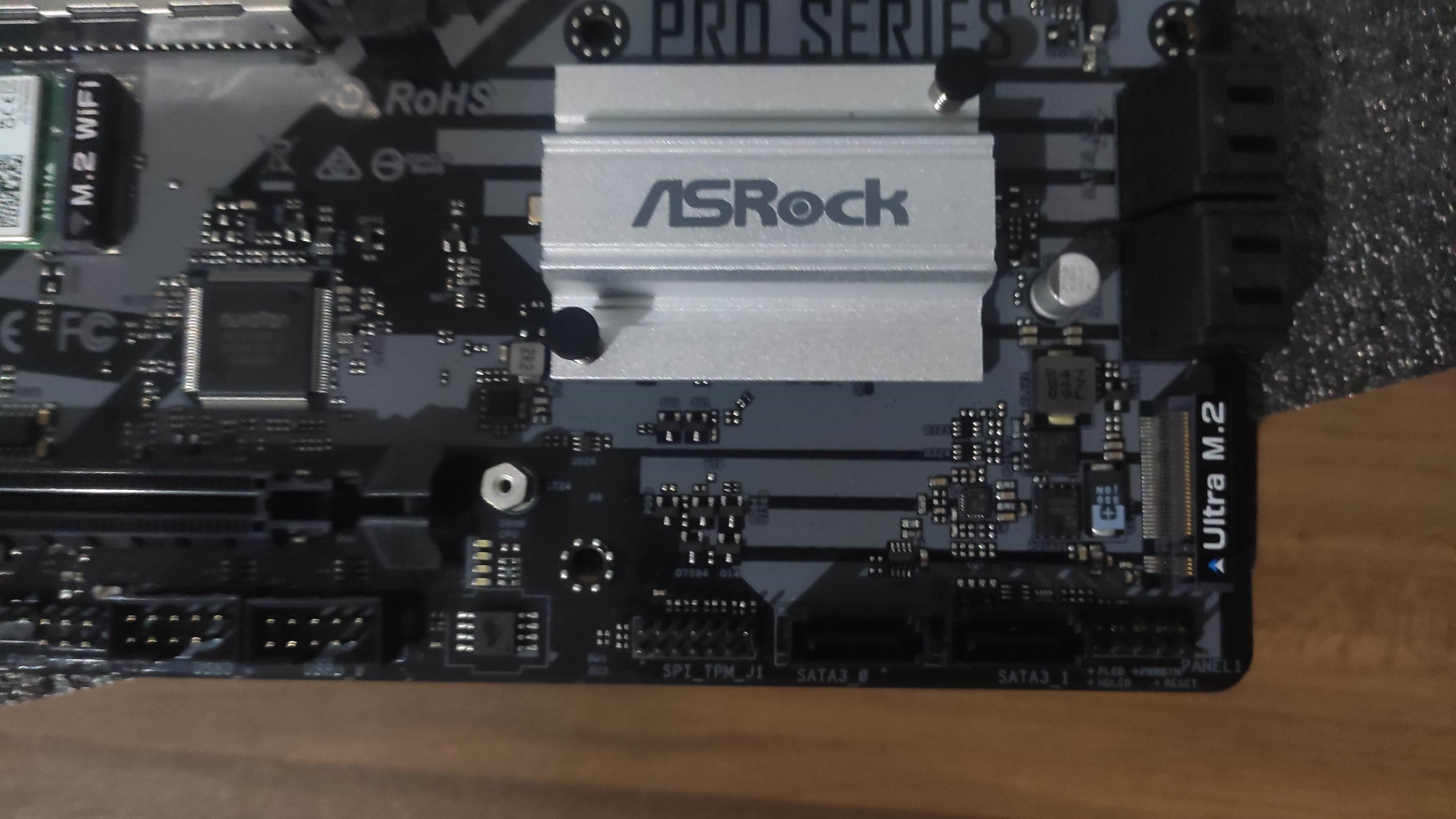

Son kısmımızda çipset ve üzerinde küçük bir soğutma bloğunu görüyoruz. Altında yine bir M.2 SSD girişi bulunuyor.
Genel olarak anakartımıza baktığımızda söyleyebilirim ki, mATX anakartlara göre 2.5 cm gibi bir ebat farklı var. Bundan önceki anakartımda AsRock B450m mATX anakarttı ve bundan daha küçüktü.
Anakartımızda çokça soğutucu bloğu bulunuyor. Yapı olarakta güzel göründüğünü söyleyebilirim.
Bizlere küçük boyutuna göre bol bol özellikler sunan anakartımızın özelliklerine yazımızın devamında daha detaylı değineceğim.
Anakartımızın arka kısmına geldiğimizde ise anakartı nemden kaynaklanan elektriksel kısa devrelere karşı korumak için PCB katmanları arasındaki boşlukları azaltan Yüksek Yoğunluklu Cam Kumaş PCB tasarımı bulunuyor.
PCB nin sol alt kısmına geldiğimizde 5 adet ARGB ışıklandırma bulunuyor. Bunu anakartımızın uygulaması olan AsRock Polychrome ile diğer tüm ARGB ışıklandırmaları kontrol edebiliriz.
Anakartımızın giriş portlarına baktığımızda,
2 adet USB 2.0, 1 adet PS/2 , 1 adet HDMI, 2 adet WiFi anteni, 4 adet USB 3.2 girişleri mevcuttur. En sona baktığımızda, standart mikrofon, kulaklık/hoparlör giriş/çıkışlarımız mevcut.
Sol üst taraftaki bölüm için ayrıntılara girecek olursak, 8 fazlı bir güç tasarımını işlemci soketinin etrafında görüyoruz. Hemen onların arkasında soğutma bloklarını görüyoruz.
Alüminyum bloklar soğutma açısından iyi olduğu kadar , tasarım olarakta güzel görünmektedir.
İki soğutma bloğumuzun arsında anakartımızın 8 pin güç girişi bulunmaktadır.
Son olarak bu kısımdan bahsedeceğimiz bilgi, işlemci soketimiz 10 ve 11. nesil Intel işlemcileri destekler.
Hemen üst sağ kısma geldiğimizde 4 adet çift kanal, 128 GB kadar destek veren, 4800 mHz RAM slotumuz bulunuyor.
Üstte 2 adet CPU fan girişi, hemen altında RGB ve ARGB girişleri bulunuyor. Tabi niraz daha aşağılara baktığımızda anakartımızın 24 pin güç girişi ve USB girişi bulunuyor.
Gözardı etmememiz gereken bir girişimizde, USB3.2 nesil type-C giriş portumuzda mevcuttur.
Solt alt kısmın görseline baktığımızda, ilk olarak göze çarpan soğutma korumalı Yüksek Hızlı M.2 SSD portu bulunmaktadır.
Hemen altında ise, PCI-E 4.0 destekli güçlendirilmiş bir PCI slotu görüyoruz. Bu slotun önemi, AMD ekran kartlarındaki 4.0 destekli anakartlarla gelen performans artışıyla görmekteyiz.
Onun altında gözümüze ilişen, M.2 WİFİ slotunu görüyoruz. Aparatımıza bağlı parçamızdan kablolar WİFİ antenlerine bağlıdır.
Altında standart PCI-E 3.0 slotu görüp, yine onların altında RGB ve ARGB girişlerimiz bulunuyor. Bu anakartımızda 2 RGB , 2 ARGB portu bulunuyor. küçük anakartımız bize dolu dolu özellikler sunuyor.
Son kısmımızda çipset ve üzerinde küçük bir soğutma bloğunu görüyoruz. Altında yine bir M.2 SSD girişi bulunuyor.

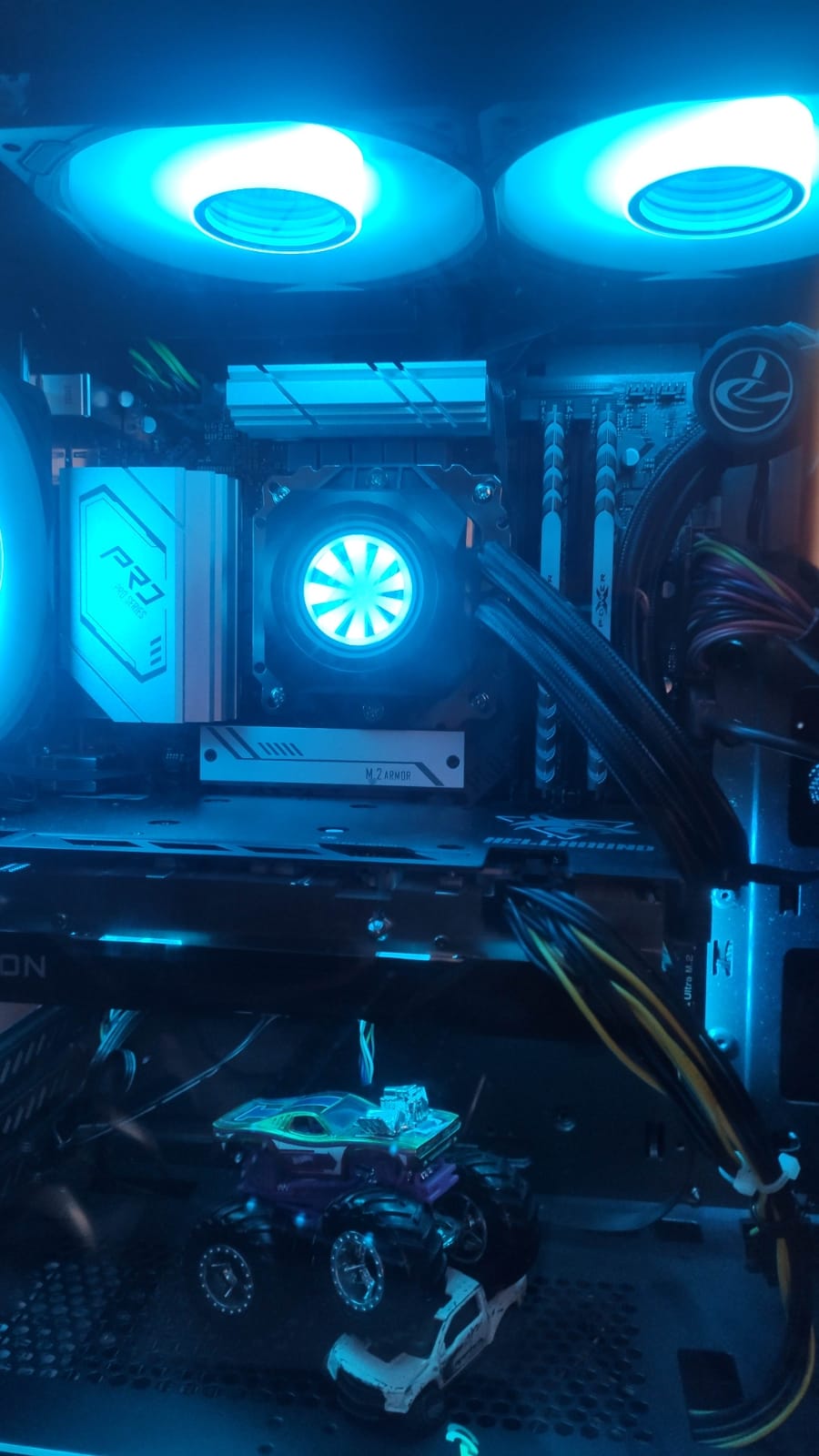

Anakart kurulmuş şekilde fotoğrafı.

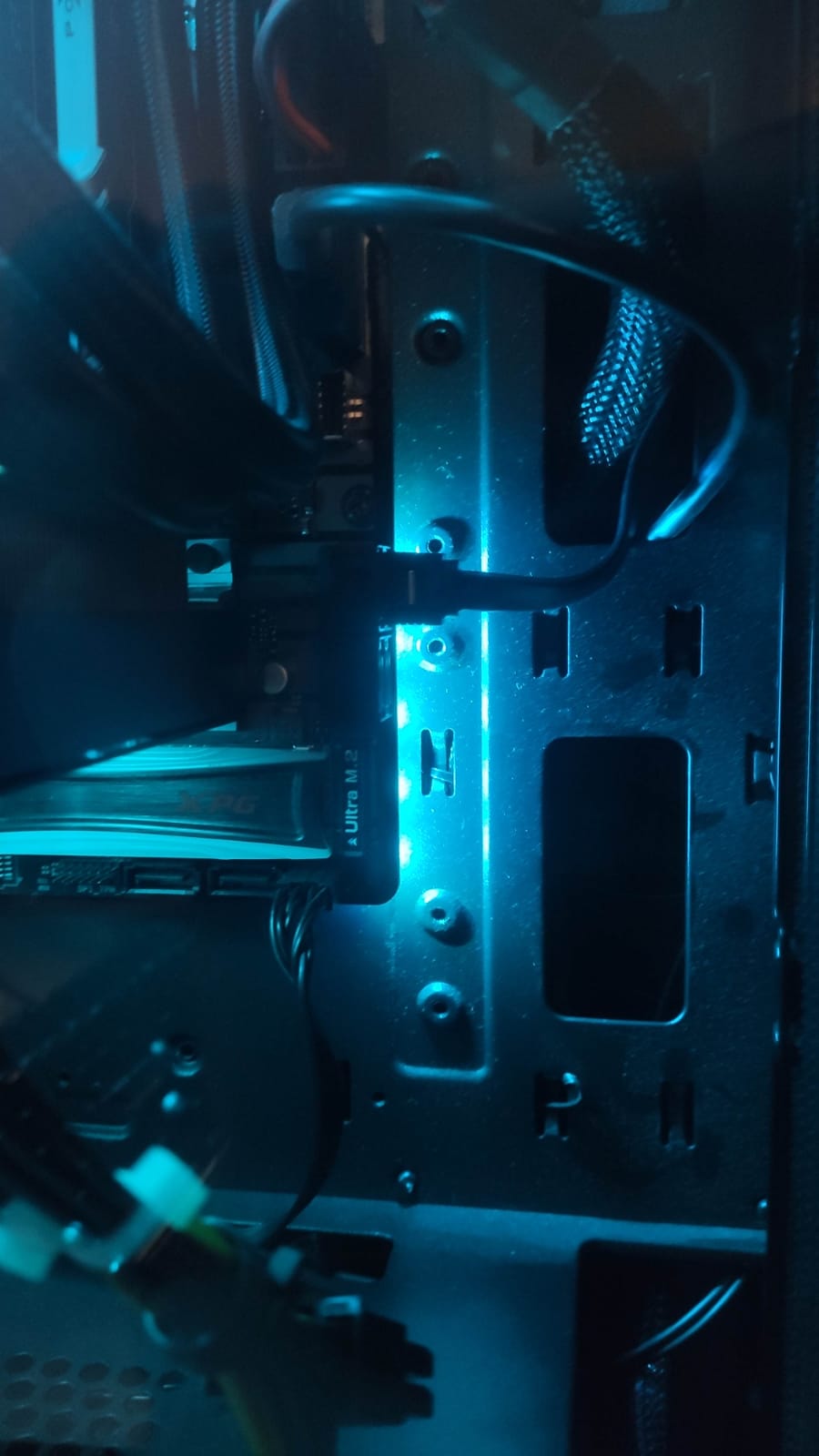

Sağ alt kısımda bulunan anakart ışıklandırması.
Sağ alt kısımda bulunan anakart ışıklandırması.
ANAKART YAZILIM DESTEĞİ
Anakart yazılımımız olan POLYCHROME SYNC programını kendi sitesinden yani www.asrock.com dan, kendi anakartınızın modeline göre indirebilirsiniz.

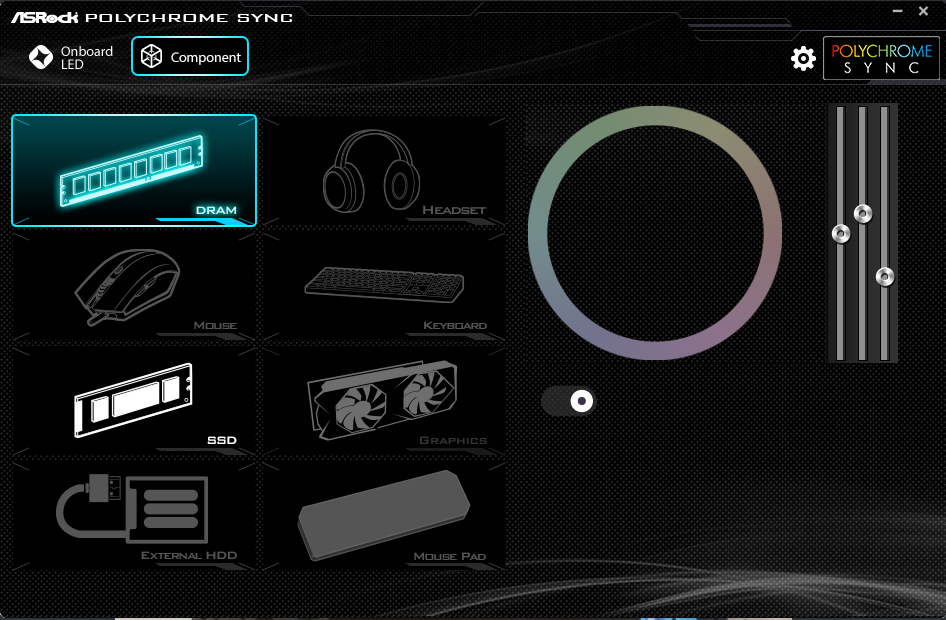

Yazılım arayüzüne baktığımızda, sade ve şık bir tasarım bizleri karşılıyor.

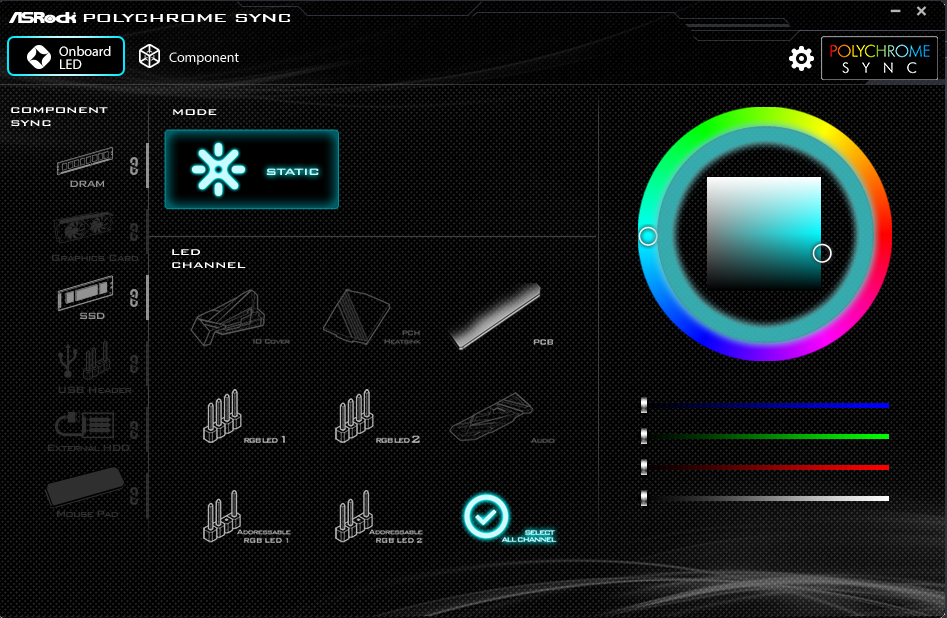

ARGB portlarını tek tek seçerek veya hepsini birden seçerek aynı anda kontrol edebilirsiniz.

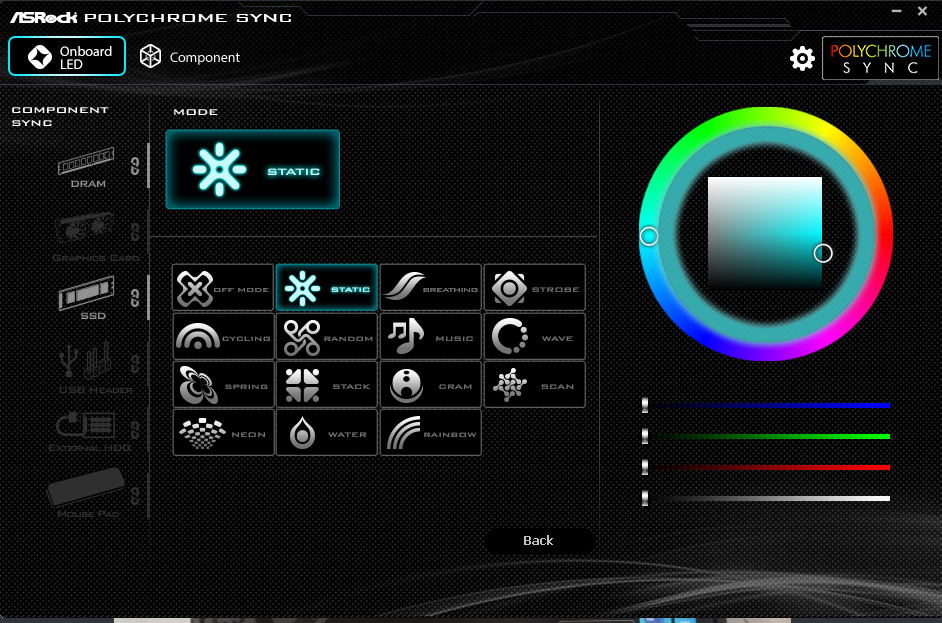

ARGB kontrol modlarına baktığımızda karşımıza bir çok ve bir o kadar da güzel olan seçenekler çıkıyor. Konunun daha altında modlarla ilgili GİFler bırakacağım.
ARGB portlarının kontrolü yanısıra aynı şekilde, programın desteklediği parçaları takarsanız yine program üzerinden parçaların aydınlatmasını kontrol edebilirsiniz.

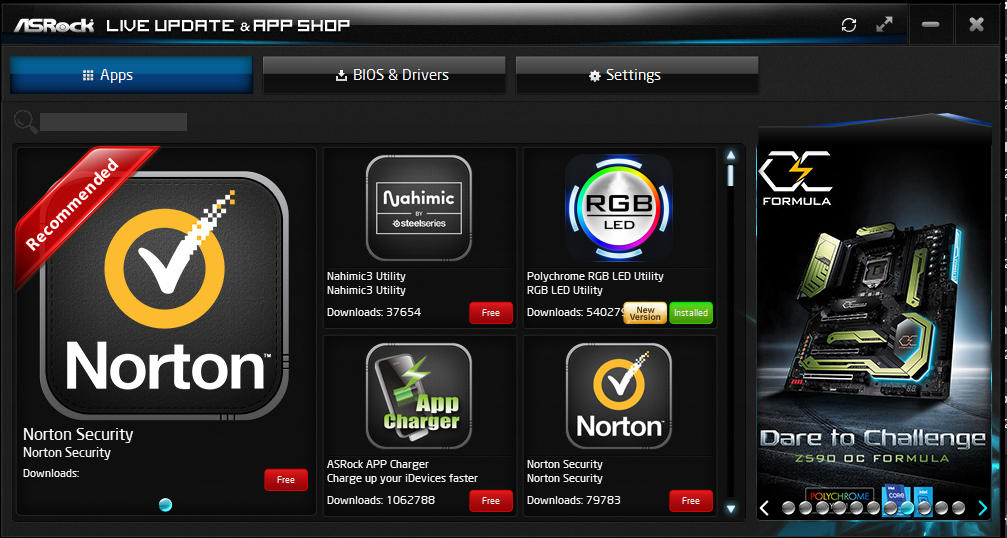

Ve sadece anakartımızın bir tane programı bulunmuyor tabii ki. Bir çok farklı alanlarda yazılım desteği mevcut. AsRock App Shop programını kendi sitesinden indirerek çeşitli ve yarayışlı programları kullanabilirsiniz.
Anakart yazılımımız olan POLYCHROME SYNC programını kendi sitesinden yani www.asrock.com dan, kendi anakartınızın modeline göre indirebilirsiniz.
Yazılım arayüzüne baktığımızda, sade ve şık bir tasarım bizleri karşılıyor.
ARGB portlarını tek tek seçerek veya hepsini birden seçerek aynı anda kontrol edebilirsiniz.
ARGB kontrol modlarına baktığımızda karşımıza bir çok ve bir o kadar da güzel olan seçenekler çıkıyor. Konunun daha altında modlarla ilgili GİFler bırakacağım.
ARGB portlarının kontrolü yanısıra aynı şekilde, programın desteklediği parçaları takarsanız yine program üzerinden parçaların aydınlatmasını kontrol edebilirsiniz.
Ve sadece anakartımızın bir tane programı bulunmuyor tabii ki. Bir çok farklı alanlarda yazılım desteği mevcut. AsRock App Shop programını kendi sitesinden indirerek çeşitli ve yarayışlı programları kullanabilirsiniz.
Anakart BİOS Menüsü

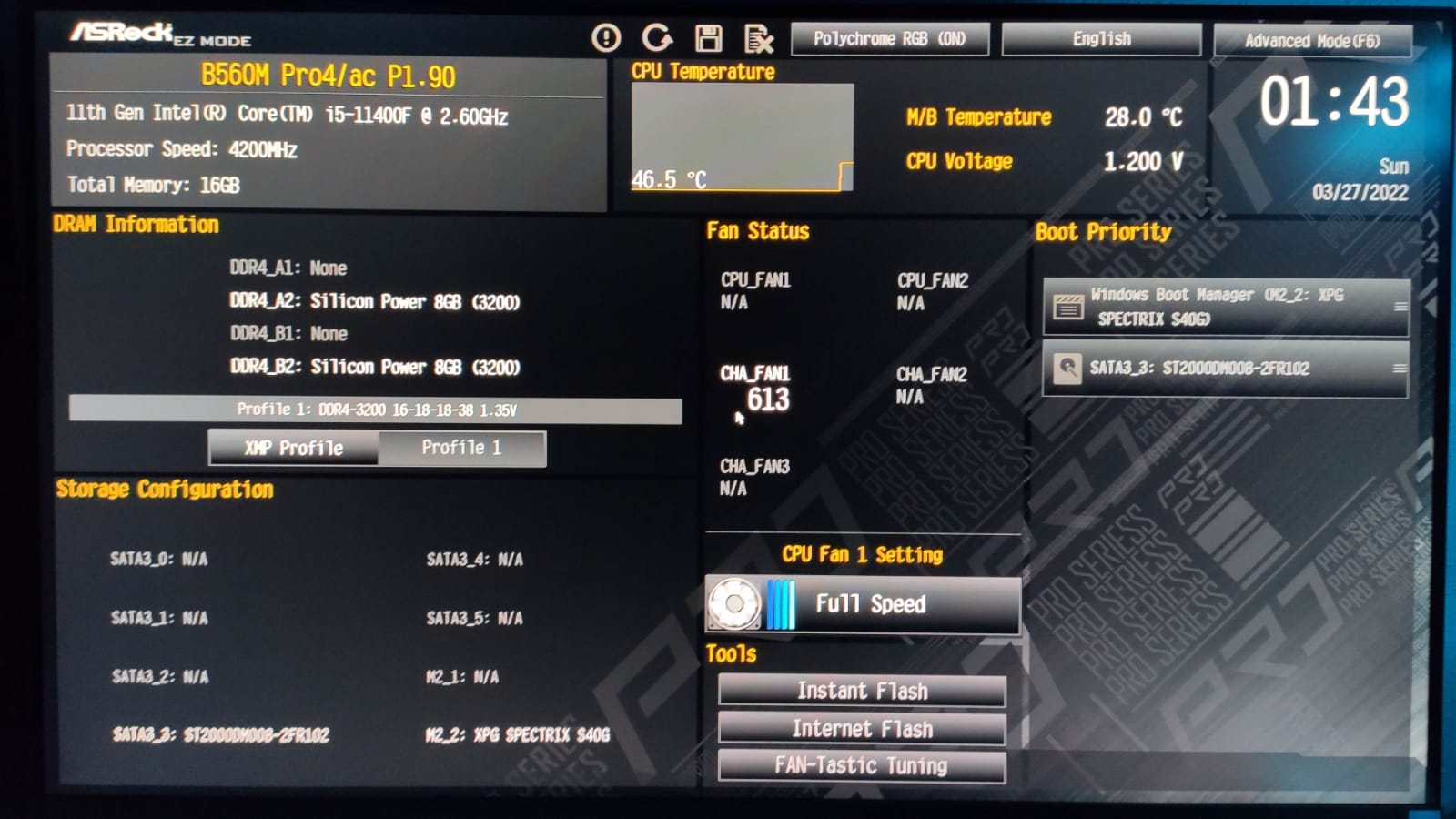

Bios'a genel olarak F2 tuşuna basarak girilir. Ve girdiğimizde karşımıza kolay şekilde anlaşılacak bios menüsü geliyor.
Burada ram, işlemci, depolama birimlerini görebiliriz. Ayrıca RGB açıp kapatılabilir.

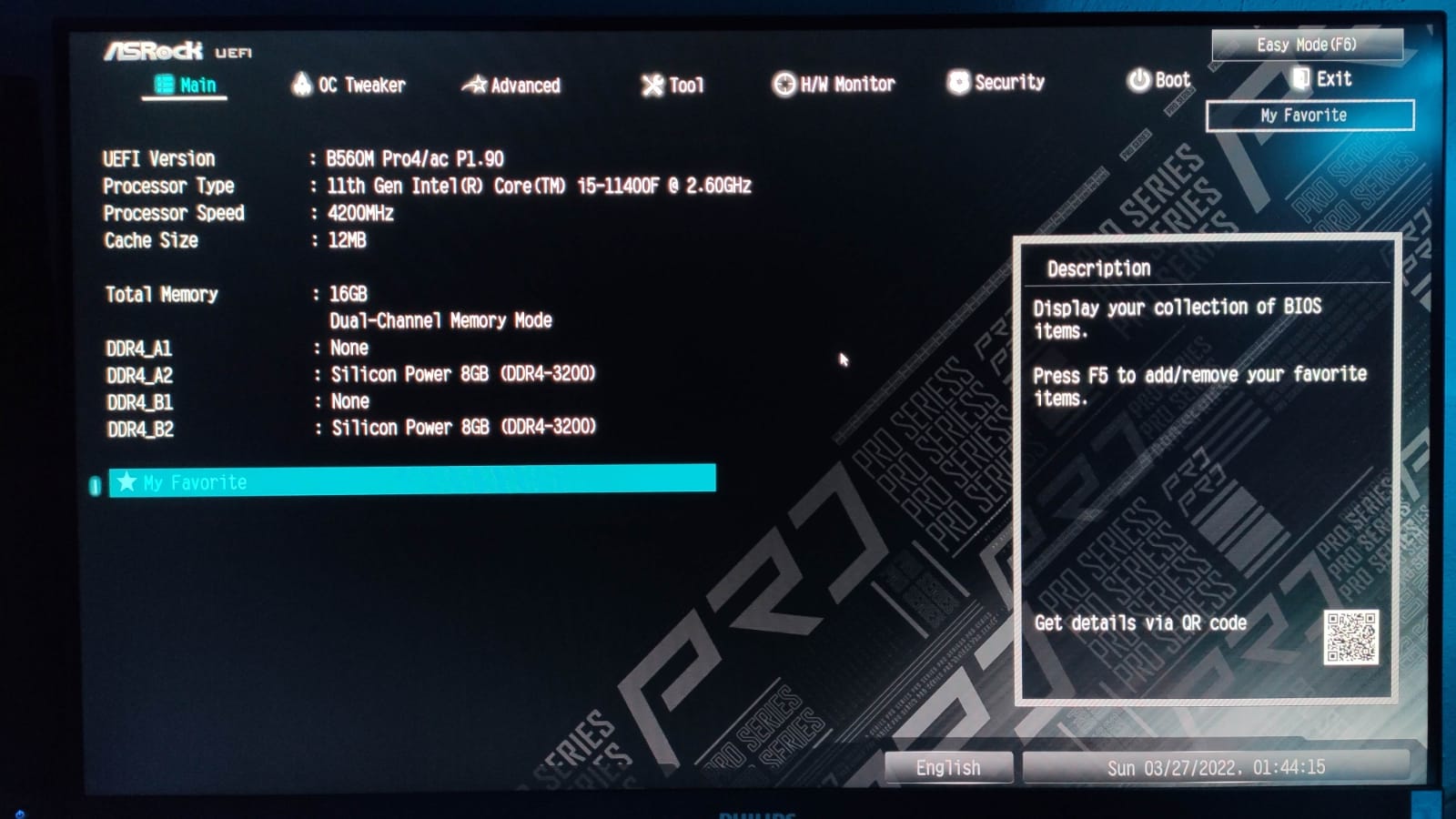

Sağ üst köşede bulunan " Advanced Mode " kısmına tıkladığımızda ise karşımıza yeni nesil her anakartta bulunan güncel ve detaylı bir bios menüsü bulunuyor.
Buradan işlemci, ram overclock dahil bir çok detaylı ayarı yapabilirsiniz.

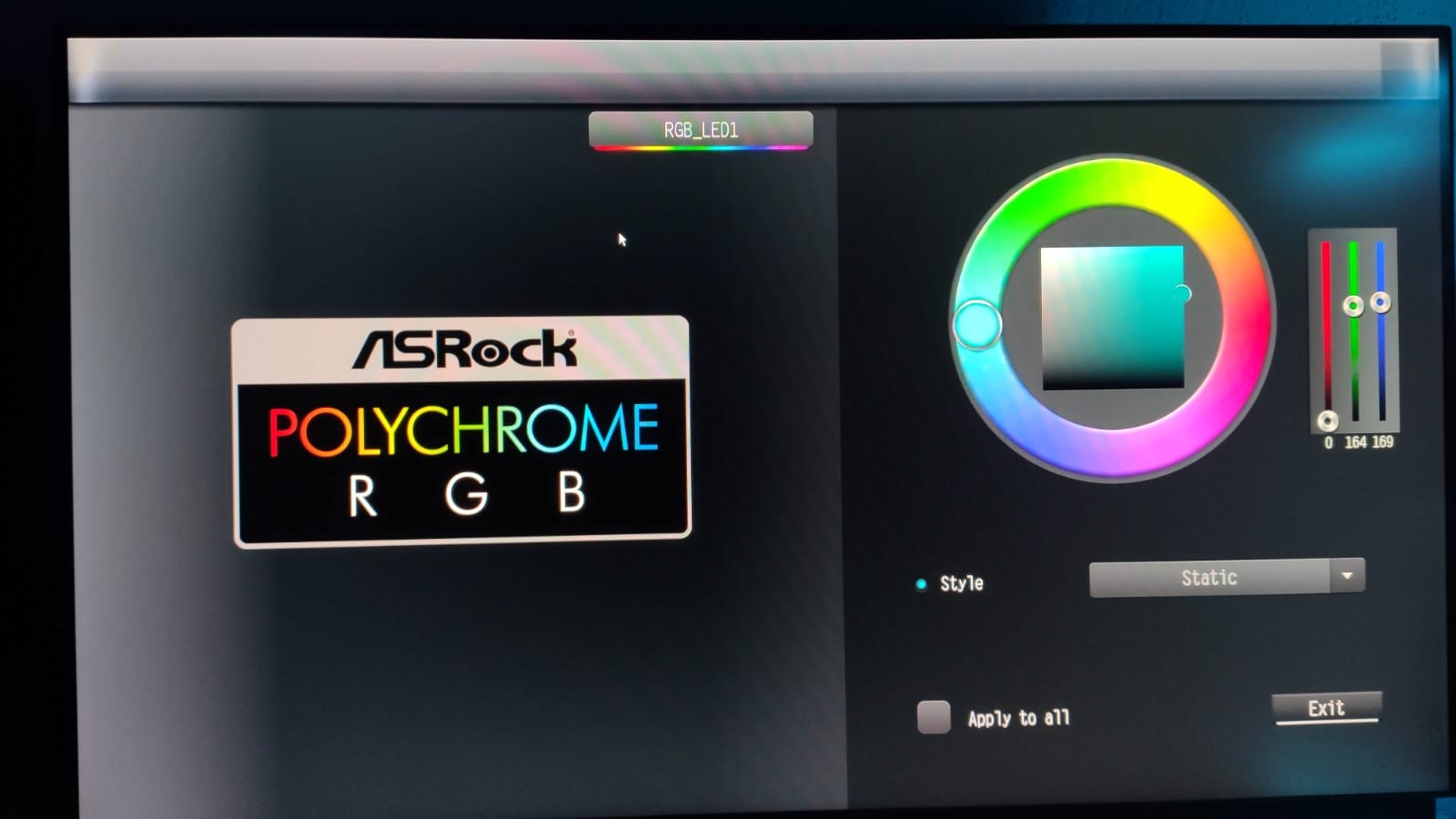

Yine anakartımızın bios menüsünden RGB kısmına girdiğimizde buradan kontrol edebilir, mod veya renk değişimi yapabiliriz.
Bios'a genel olarak F2 tuşuna basarak girilir. Ve girdiğimizde karşımıza kolay şekilde anlaşılacak bios menüsü geliyor.
Burada ram, işlemci, depolama birimlerini görebiliriz. Ayrıca RGB açıp kapatılabilir.
Sağ üst köşede bulunan " Advanced Mode " kısmına tıkladığımızda ise karşımıza yeni nesil her anakartta bulunan güncel ve detaylı bir bios menüsü bulunuyor.
Buradan işlemci, ram overclock dahil bir çok detaylı ayarı yapabilirsiniz.
Yine anakartımızın bios menüsünden RGB kısmına girdiğimizde buradan kontrol edebilir, mod veya renk değişimi yapabiliriz.

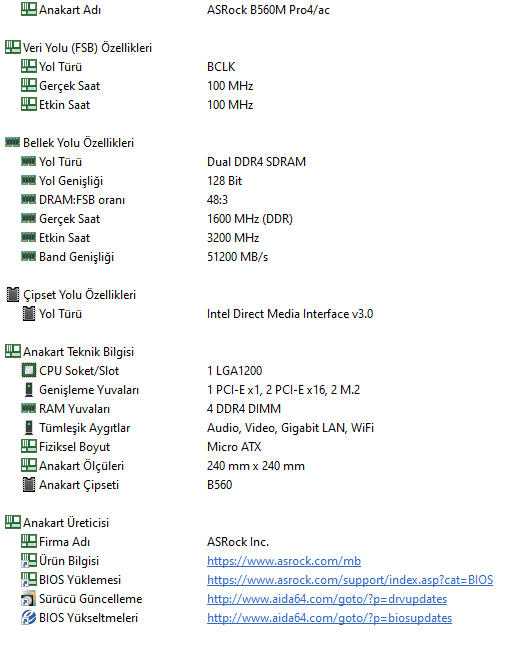

Aida64 Bilgileri

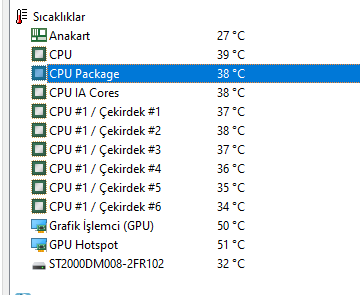

Boşta anakartımız 27 derece olup yükteki değerleri ortalama 35-40 derecedir.
Boşta anakartımız 27 derece olup yükteki değerleri ortalama 35-40 derecedir.
ASRock B560M Pro4/ac LGA 1200 Soket Anakart Özellikleri
|
|
|
|
|
|
|
|
|
RGB MODLARI BAZI ÖRNEKLER
Kişisel yorumum;
Buraya kadar gelmişseniz kişisel yorumumu da okursunuz artık. Bu anakartı 1350 TL ve peşin fiyatına 6 taksit imkanı ile aldım. Barındırdığı özellikler ve fiyatına göre gayet iyi bir fiyata aldığımı düşünüyorum.
İçerisinde bulunan özellikler tamamen ihtiyaçlarım doğrultusunda eksikliğini hissettiğim veya bu anakartta ya bu niye yok dediğim bir özellik olmadı henüz. Bu fiyata kesinlikle alınabilecek kalitede bir anakart.
Buraya kadar gelmişseniz kişisel yorumumu da okursunuz artık.
Bu anakartı 1350 TL ve peşin fiyatına 6 taksit imkanı ile aldım. Barındırdığı özellikler ve fiyatına göre gayet iyi bir fiyata aldığımı düşünüyorum.İçerisinde bulunan özellikler tamamen ihtiyaçlarım doğrultusunda eksikliğini hissettiğim veya bu anakartta ya bu niye yok dediğim bir özellik olmadı henüz. Bu fiyata kesinlikle alınabilecek kalitede bir anakart.
