Rehber Detaylı Sistem Toplama Rehberi

[✓Arda]

Herkese merhaba arkadaşlar bugün “detaylı bilgisayar montaj rehberi” ile karşınızdayım. Bilgisayar montajı hakkında en ufak bilgisi olmayan bir kişi bile bu rehberi sırasıyla uygulayarak kendi bilgisayarını toplayabilecek.​

Öncelikle şunu söylemeliyim ki, kendi bilgisayarınızı toplamaktan korkmayın. Sistem parçalarınızı ne olduğu belli olmayan bilgisayarcılara emanet etmeyin.​

Montajı en temelden alacağım. Sistem montajı için gerekli parçalar :​

~Anakart​

~İşlemci​

~Ram​

~Ssd/Hdd​

~Ekran kartı ​

~Kasa ​

~Sıvı soğutma/hava soğutma​

ANAKARTA İŞLEMCİ, RAM, SSD MONTAJI​

Anakartlar AMD ve İntel uyumlu olmak üzere ikiye ayrılır. İntel'de pinler anakartın üzerinde, AMD'de ise işlemcinin üzerindedir. (Yeni gelecek Ryzen 7000 ile beraber işlemcinin üzerinde ki pinlerden kurtulacağız.)​

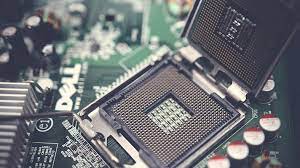

Örnek İntel anakart resmi :​

​

​

Örnek AMD anakart resmi :

ŞİMDİ GEÇELİM İŞLEMCİ MONTAJINA :​

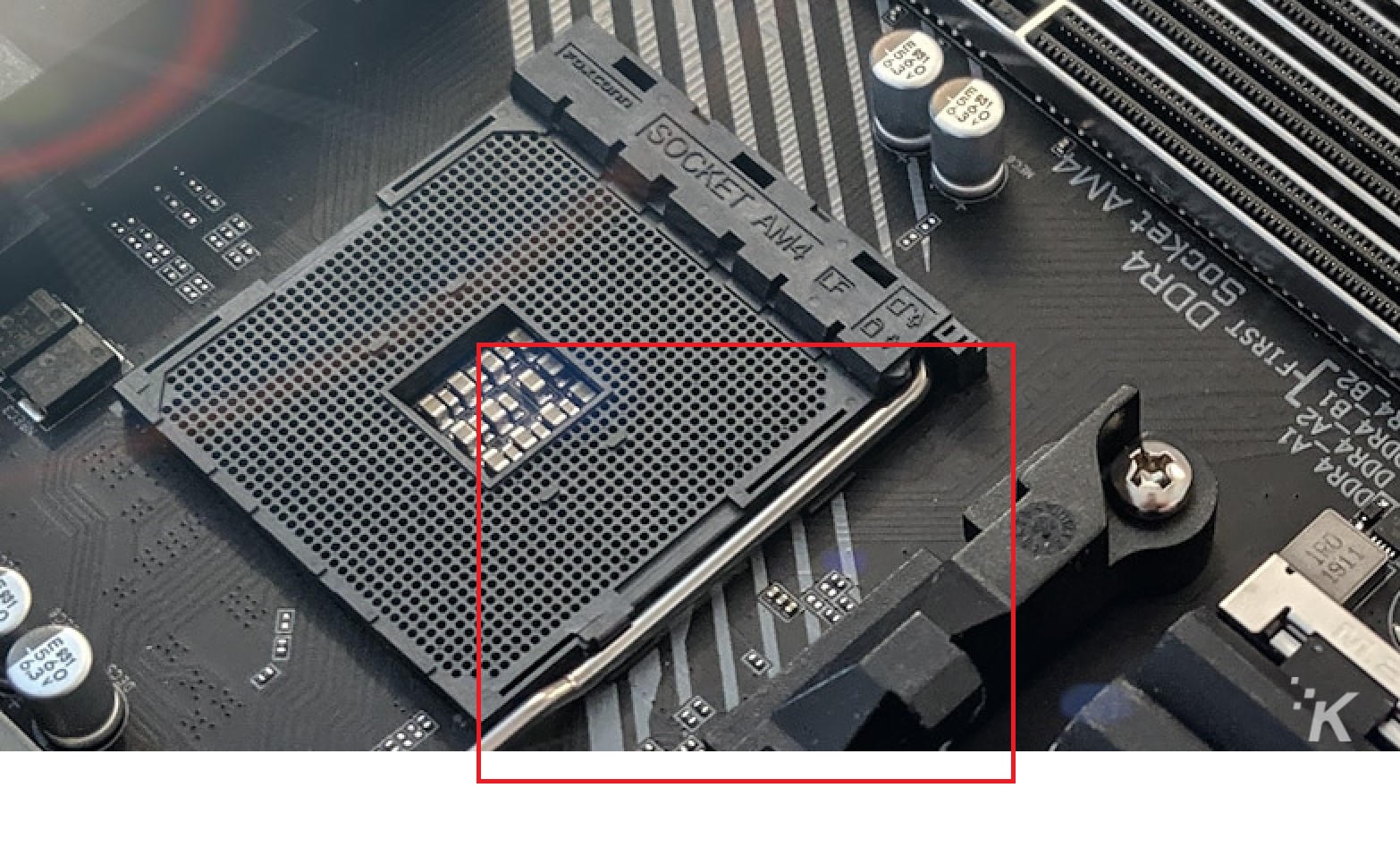

Öncelikle anakart üzerinde bulunan kolu yukarı kaldıralım.

İşlemcinin üzerinde ki üçgen ile anakartın üzerindeki üçgen birbirine denk gelecek şekilde yuvaya bırakalım. Parmağınızla çok hafif dokunarak yuvaya oturup oturmadığını anlayabilirsiniz.​

İşlemci oturduktan sonra kaldırdığımız kolu geri indirelim. Kolu indirirken kuvvetli bir direnç olacaktır, bu sizi korkutmasın. ​

​

TEBRİKLER İŞLEMCİ MONTAJI BU KADARDI​

​

Şimdi sıra ram montajına geldi. Eğer takacağınız ram dual channel ise (yani iki tane) anakartın 2 ve 4. slotlarına takacaksınız. Bu da genelde gri slotlar olur.​

NOT = BU BİLGİ ANAKARTTAN ANAKARTA DEĞİŞEBİLİR. EN DOĞRU BİLGİ İÇİN ANAKARTINIZIN KİTAPÇIĞINA BAKINIZ​

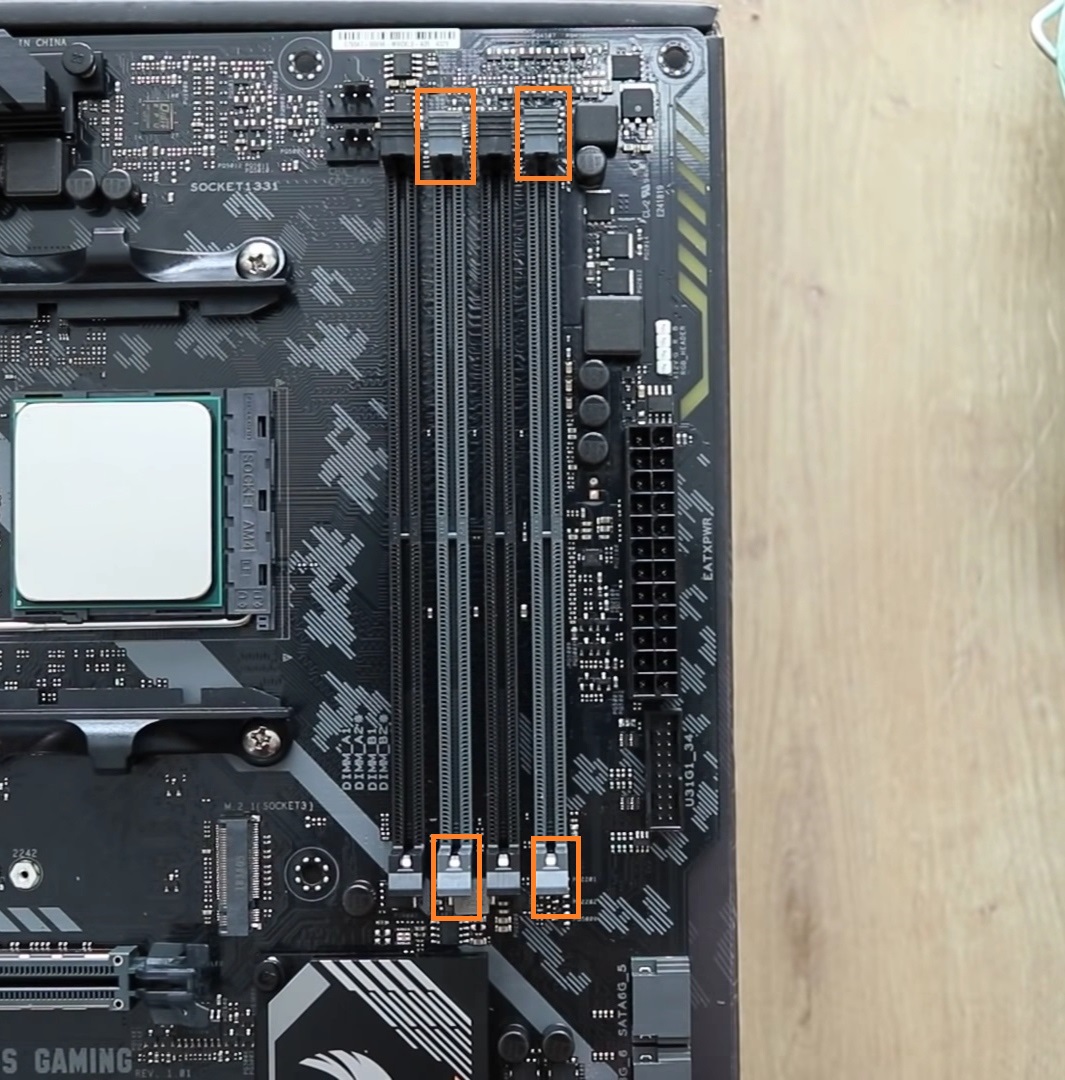

Montaj yapacağınız slotun 2 tane ram kilit bölümü olur.​

Eğer anakartınız Asus ise sadece üstteki bölümü açarak ram slot bölümünün kilidini açabilirsiniz. Daha sonra ramde ki girinti ile anakartta ki çıkıntı birbirine denk gelecek şekilde yuvaya oturtalım. Yuvaya oturduktan sonra iş daha bitmedi, bu işlemden sonra ramin iki ucuna baskı uygulayarak açtığımız ram kilit bölümünün kapanmasını sağlayalım.​

DOĞRU MONTAJ RESMİ ​

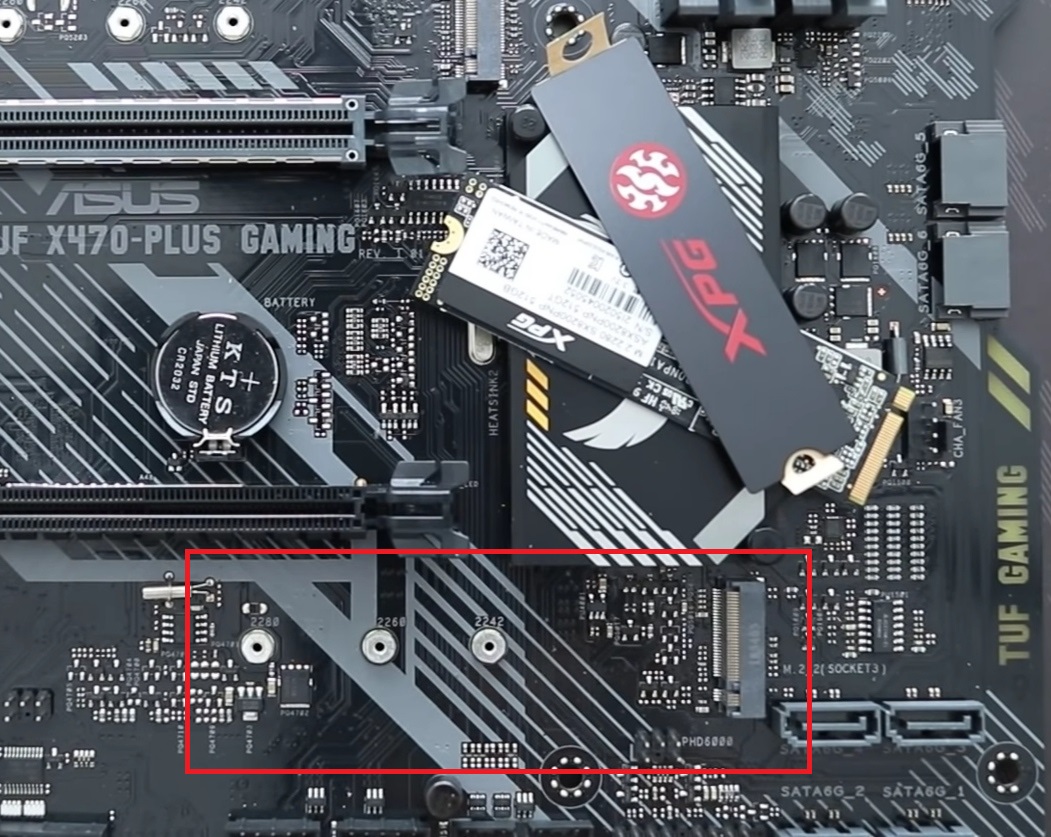

Sıra geldi M2 ssd montajına. Eğer anakartınızın M2 soğutma bloğu varsa bunu tornavida yardımıyla sökmeniz gerekmekte. Karşınıza aşağıda ki gibi bir görsel çıkacak. (Anakartta soğutma bloğu yoksa direkt göreceksiniz zaten )​

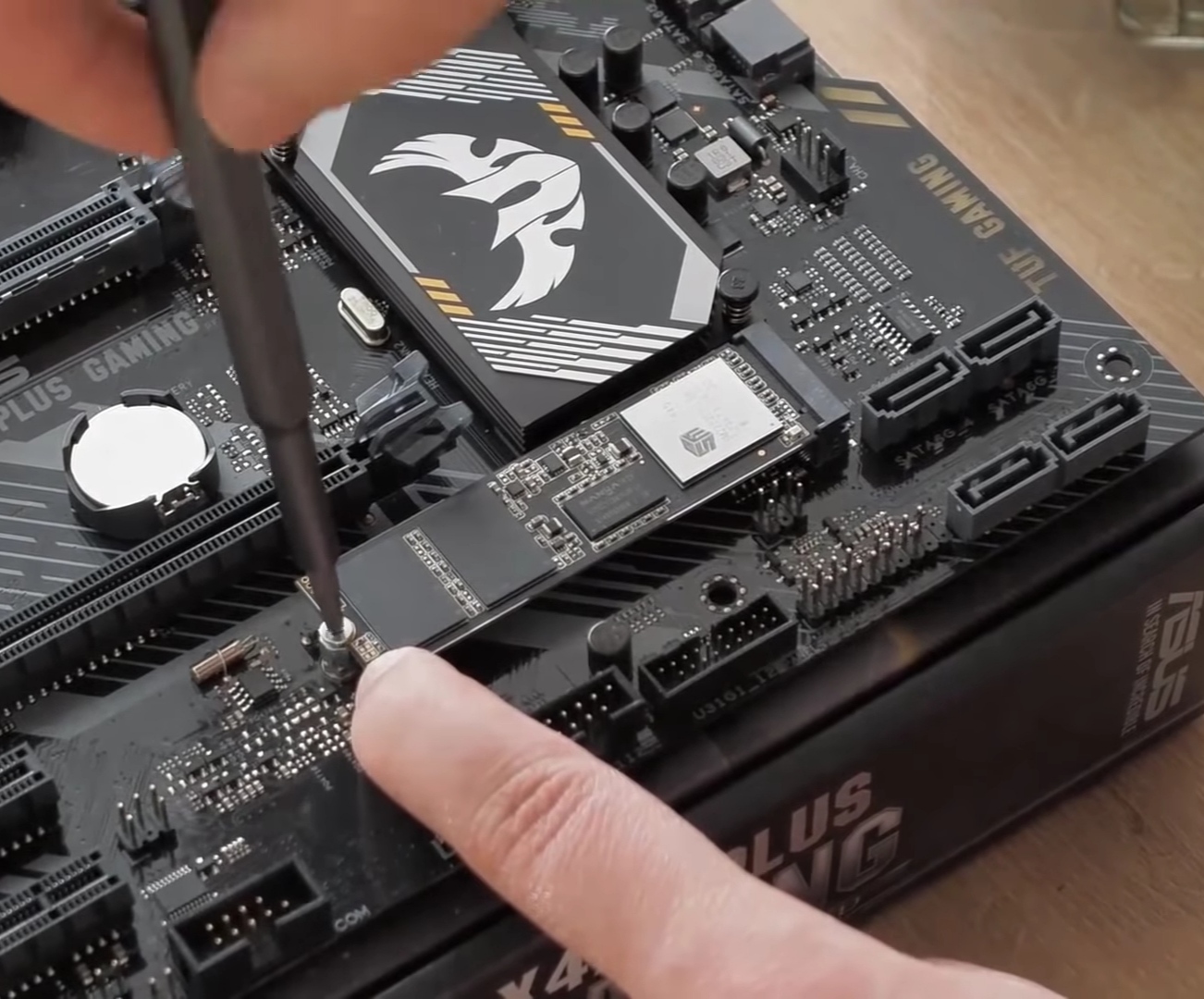

Ssd'yi hafif çapraz tutarak M2 yuvasına oturtup, anakart ile beraber gelen M2 ssd montaj vidası ile sabitleyelim. Söktüğünüz soğutma bloğunun termal pedinin üzerinde olan jelatini söküp geri montajlayın.​

DOĞRU MONTAJ RESMİ​

Bu üç parçayı başarıyla taktıktan sonra Anakartı kasaya montajlama zamanı geldi. ​

Kasanın camlarını söktükten sonra yan yatırın. Daha sonra kasanız ile beraber gelen yükseltici ayakları uygun bölmelere montajlayın. (Yükseltici ayaklar kasaya montajlanmış şekilde de gelebilir.) Eğer yükseltici ayakları takmazsanız anakartınız kısa devre yapabilir/bozulabilir.​

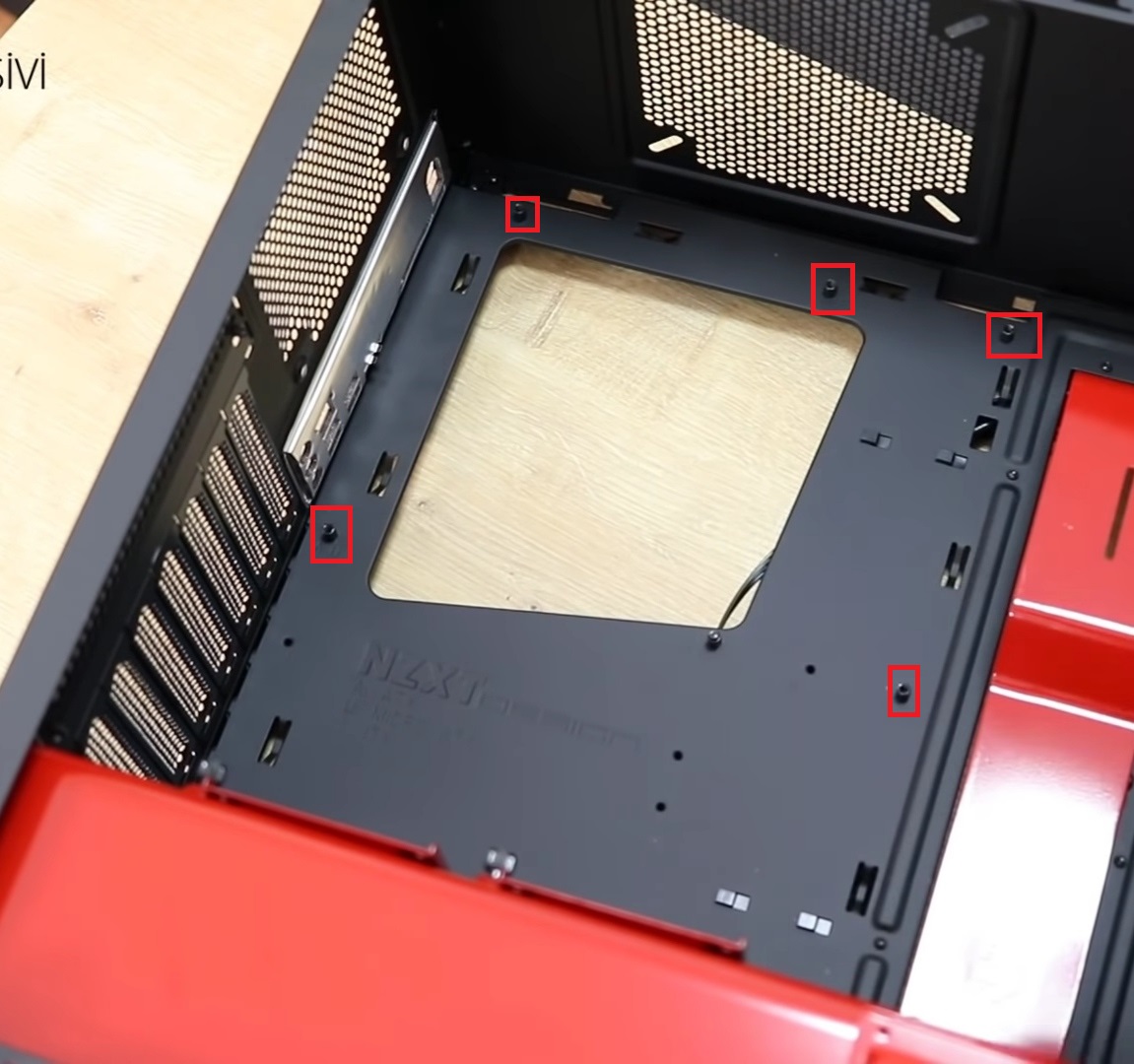

Bu işlemleri de yaptıktan sonra anakartınızın vidalama yerlerini yükseltici ayaklara denk gelecek şekilde bırakmanız gerekmekte. (Anakartı çok parmaklamayın)​

Artık anakartı kasaya vidalayabilirsiniz. ​

YÜKSELTİCİ AYAKLAR​

​

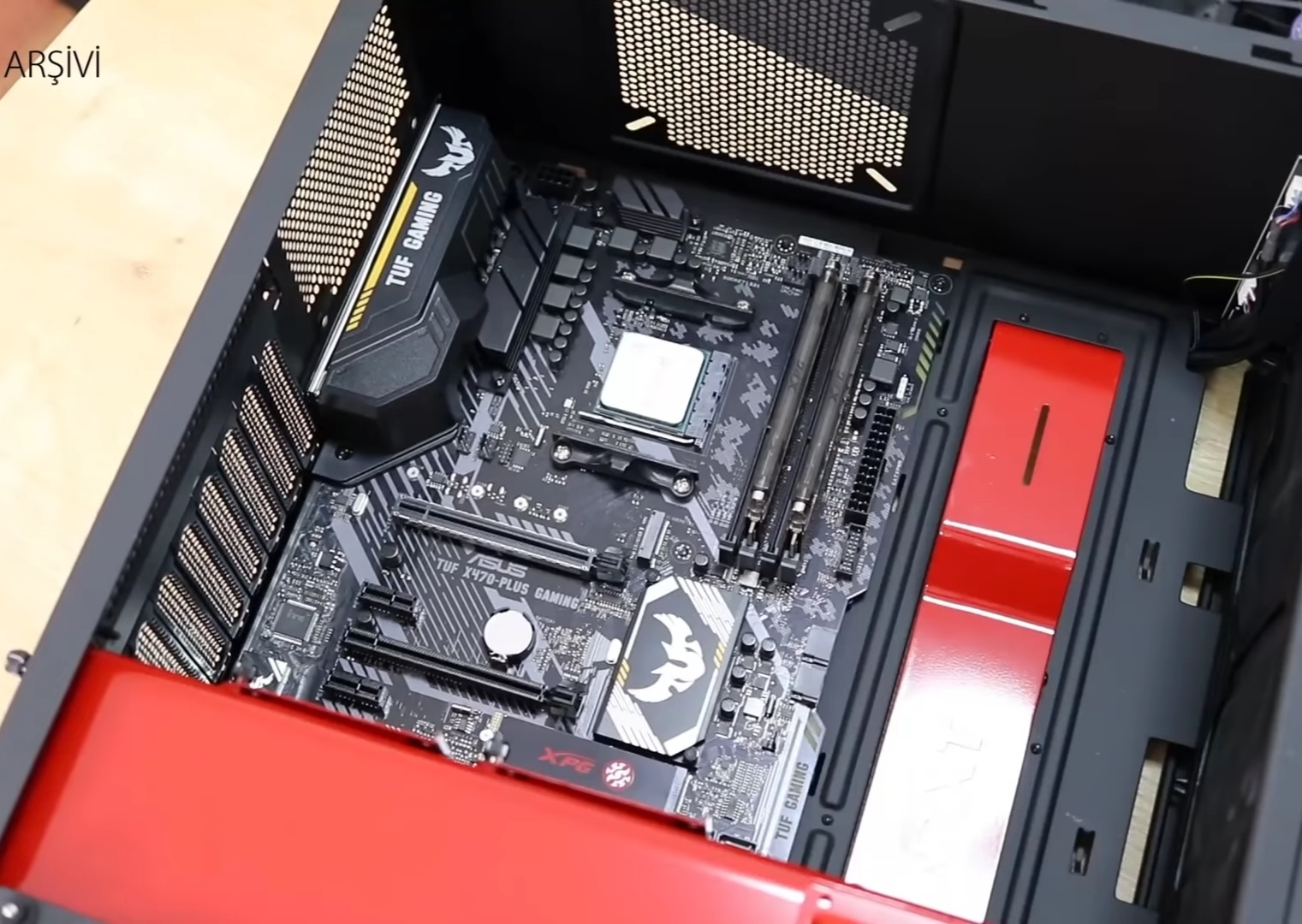

DOĞRU MONTAJ RESMİ​

TEBRİKLER ARTIK SIVI SOĞUTMA MONTAJINA GEÇEBİLİRİZ.

İlk öncelikle fanları radyatöre montajlayacağız. Fanların yazılı kısmı aşağıya bakacak şekilde radyatöre montajlıyoruz. (Sıvı soğutmanın yanında gelen vidaları kullanıyoruz.)​

Daha sonra radyatörümüzü kasanın üst paneline montajlıyoruz. (Ben üst kısma takılması taraftarıyım, yan tarafa takılınca daha verimsiz olduğu ya da daha çabuk bozulduğunu duymuştum.)​

NOT = KASANIN DESTEĞİNE GÖRE SIVI SOĞUTMA SEÇİN.​

NOT = FANLARI KASANIN HAVA AKIŞINA GÖRE KONUMLANDIRMANIZ GEREKEBİLİR.​

Şimdi işlemcimizin üzerine pompa montajını gerçekleştireceğiz. Sıvı soğutma pompamızın üzerine işlemcimizle uyumlu braketi yerleştirmemiz gerekmekte AM4 ise AM4 uyumlu braketi takacaksınız. ​

Burayı nasıl anlatacağımı bilemedim, izleyebilirsiniz.​

28.01 den itibaren bi 30 saniye izlemeniz gerekmekte gerisini anlatmaya devam edeceğim.​

Termal macun sizde de kuru ya da sürülü gelmezse harici bir macun satın alıp sürmeniz gerekiyor. Macunu işlemcinin üzerine X şeklinde sürün. (Yaymanıza gerek yok, pompanın baskısıyla yayılacaktır zaten.)​

Sıvı soğutmanın pompasını işlemciye oturttuktan sonra vidaları çapraz ve eşit sayıda sıkın. (Örneğin sağ çaprazda ki vidayı 5 tur çevirdiyseniz, hemen çaprazında olan sol alttaki vidayı 5 tur çevirin)​

EKRAN KARTI MONTAJI​

Aynı ramde olduğu gibi slot kilit bölümü var. Bu kilit bölümünü parmağımızla sağa kaydırıp açıyoruz. Ekran kartını montajlamadan önce Ekran kartını montajlamamıza engel olan plakaları söküyoruz. Ekran kartının boyutuna göre kaç tane sökeceğiniz değişir. Genelde 2-3 tanesini sökmeniz gerekir. Daha sonra aynı ram'de yaptığımız gibi ekran kartını yuvaya denk getirip oturmasını sağlıyoruz. Çıt sesi geldikten sonra ekran kartını bırakmayın eğer soğutması büyük 3 fanlı bir modelse, ekran kartı slotunu kırabilir. Söktüğümüz plakalara ekran kartı denk gelecek, ekran kartını vida yardımı ile sabitliyoruz. Kutunun içerisinden ekran kartı destek aparatı çıkarsa onu da kullanabilirsiniz.​

​

PSU MONTAJI​

Psu'nuz full modüler ise kabloları arka bölüme takmanız gerekmekte. (Full modüler olması güzel bir şeydir. Gereksiz kablo karışıklığından kurtulursunuz )​

PSU'YA TAKMANIZ GEREKEN KABLOLAR :​

24 Pin Kablosu​

Anakartın CPU besleme kablosu​

Ekran kartı güç kablosu (Artık Ekran kartınız kaç artı kaç destekliyorsa, onu tahmin etmem mümkün değil. )​

Fanların güç alması için Sata Kablosu​

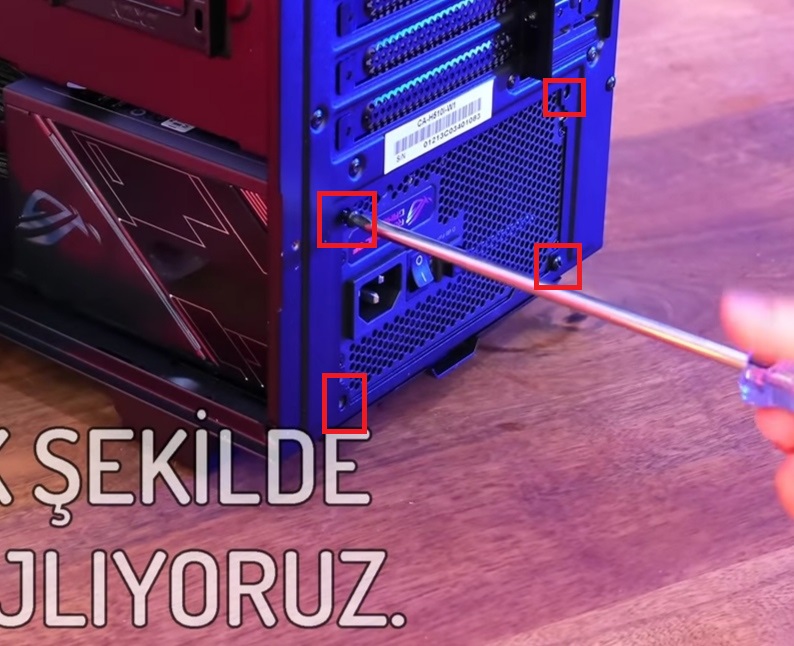

Psu fanı aşağıya bakacak şekilde kasaya montajlıyoruz. ​

HANGİ KABLO NEREYE TAKILIR?​

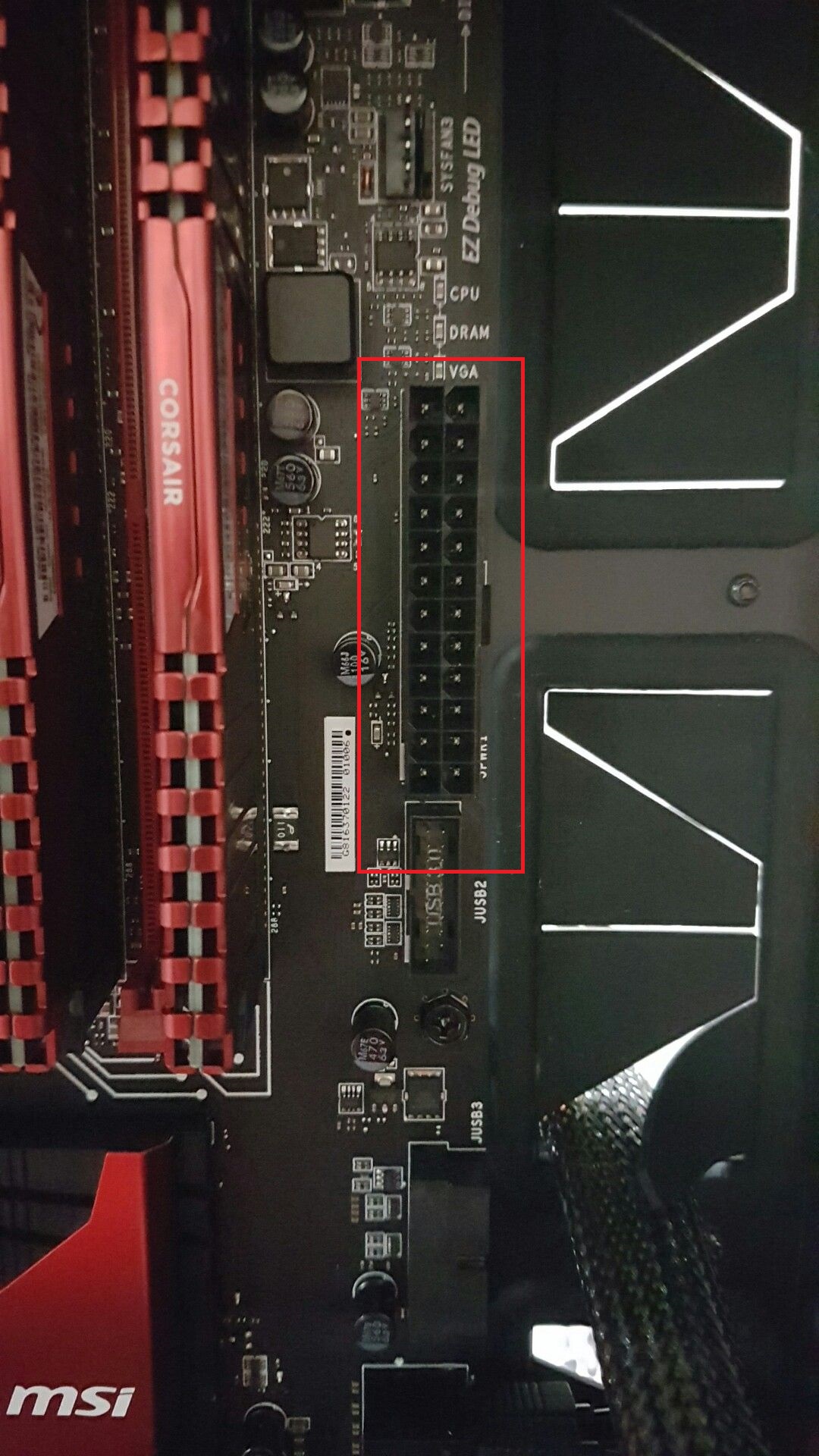

24 PİN KABLOSU BURAYA​

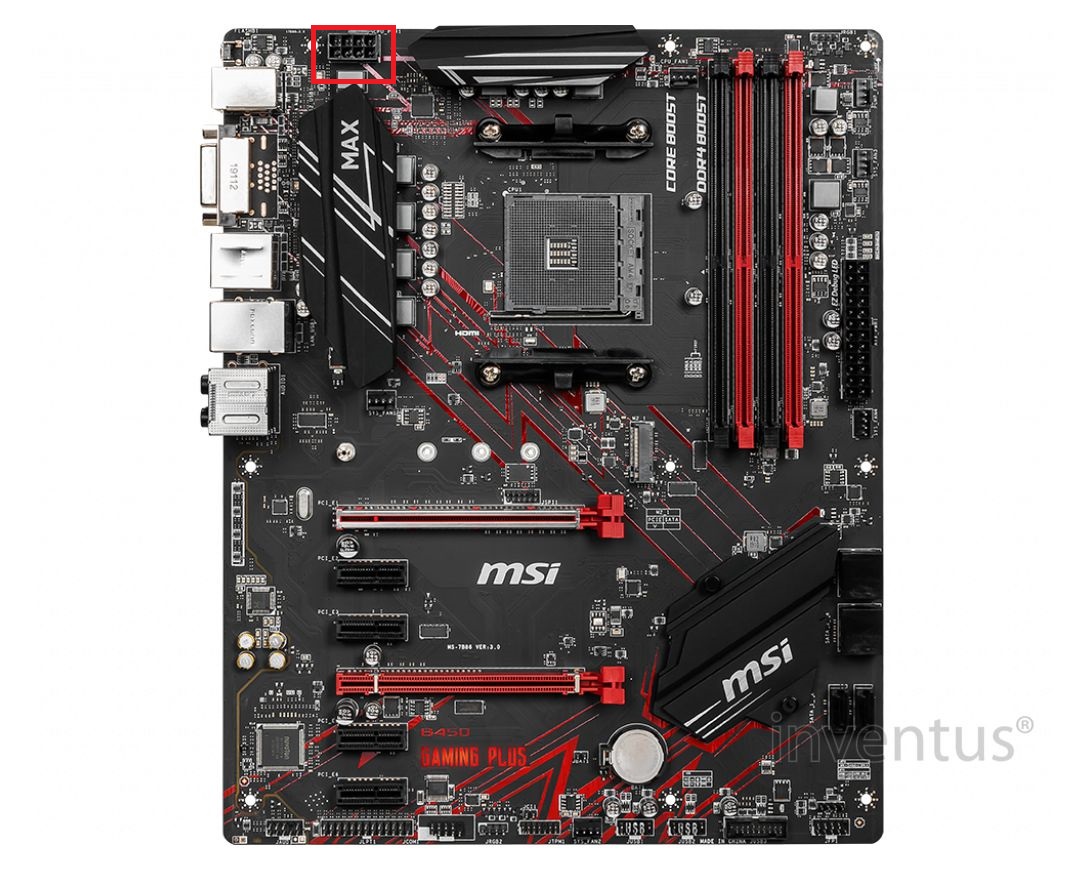

CPU BESLEME KABLOSU BURAYA​

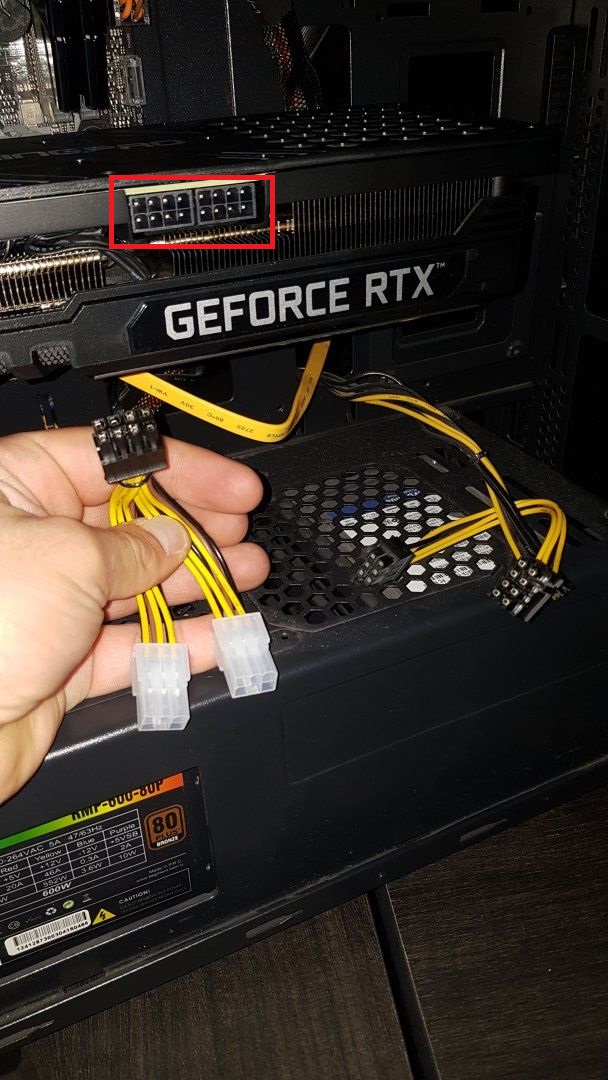

EKRAN KARTI KABLOLARI ADI ÜSTÜNDE, EKRAN KARTININ ÜZERİNE TAKILIR​

Sıvı soğutmanın pompasını AIO_PUMP'a , Fanlarını ise isterseniz kontrolcüye isterseniz de CPU FAN'a bağlayabilirsiniz.​

ÖN PANEL BAĞLANTILARI ​

Sistem montajlayanların en nefret ettiği kısım burasıdır. ​

Anakartın F_PANEL bölgesine ​

Power Led ( + ve - olmak üzere iki tane) ​

Reset SW​

Power SW​

​

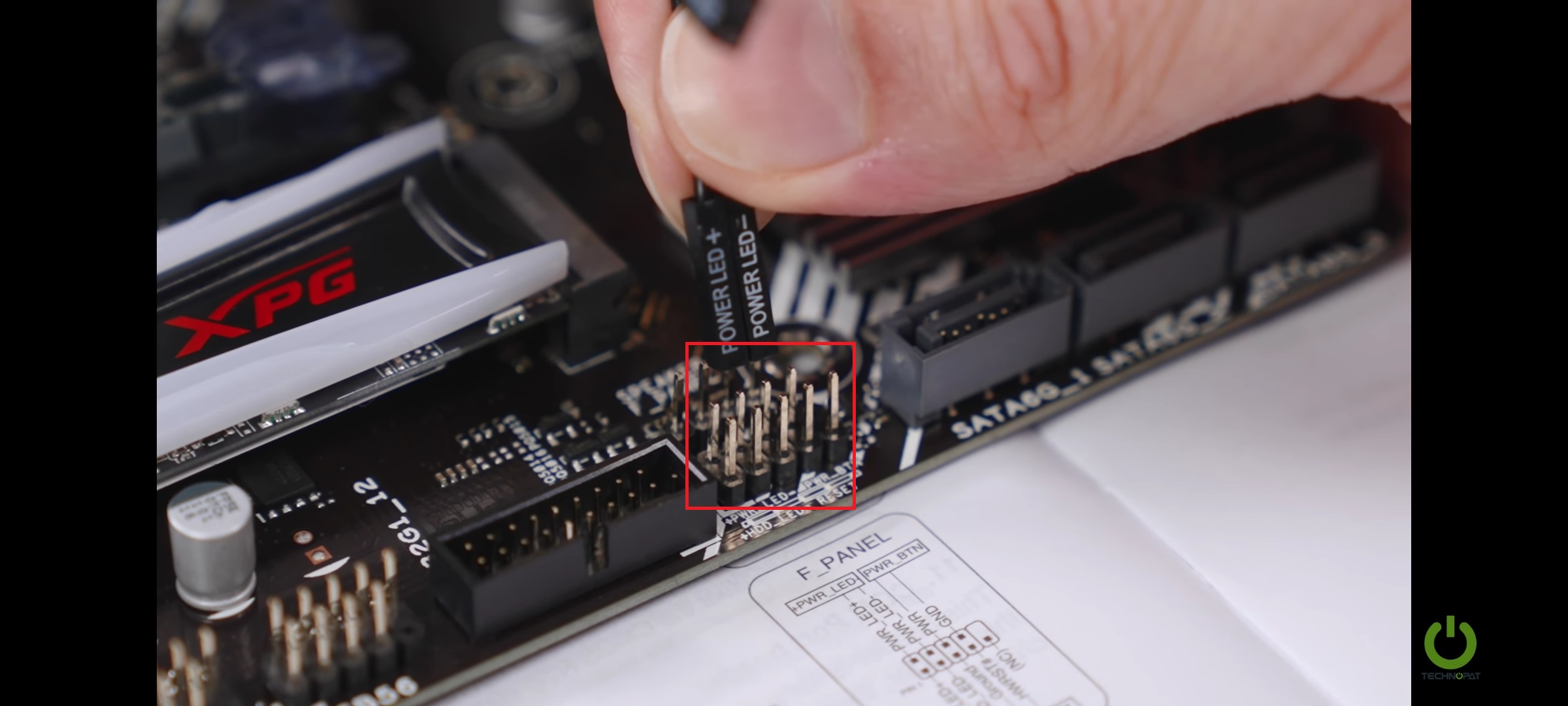

Resimde gördüğünüz bölgeye takacaksınız.​

Sol üste Power Led +​

Onun yanına Power led -​

Onun yanına da Power SW gelecek şekilde takıyoruz​

Bir alt basamağın en sağ kısmı boşta kalacak, yanına da Reset SW'yi takacaksınız.​

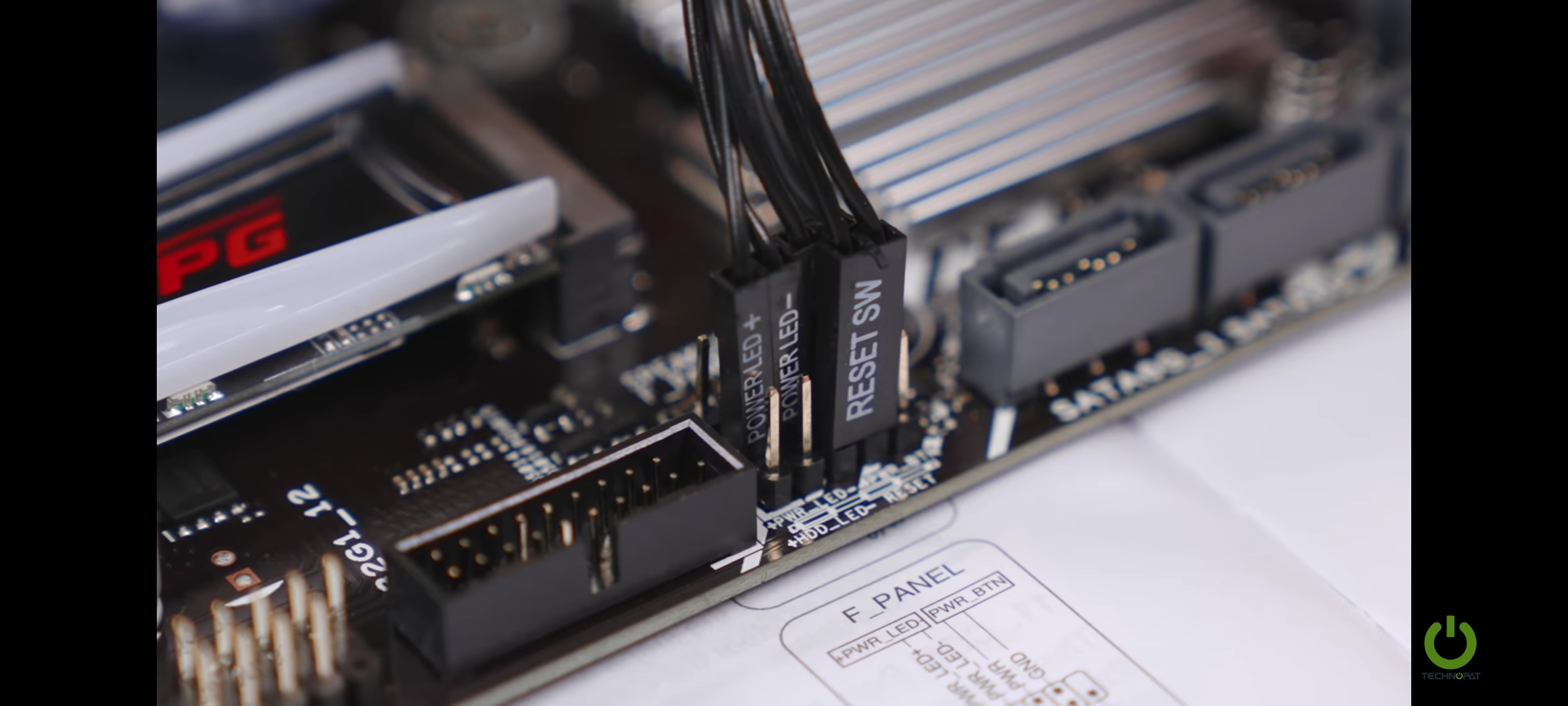

DOĞRU MONTAJ RESMİ​

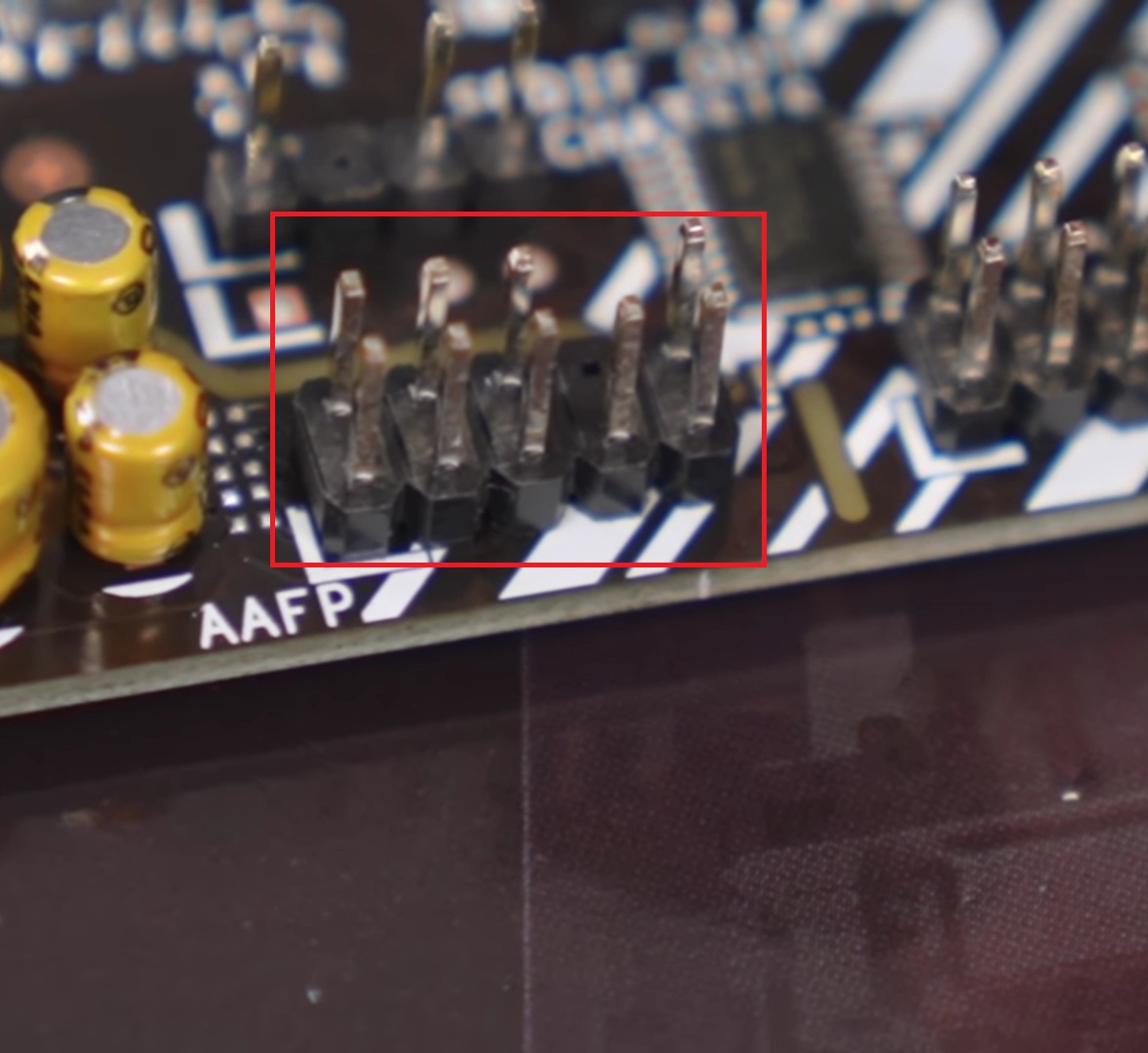

HD AUDIO BAĞLANTISINI YAPMA​

Asus bir anakarta sahipseniz AAFB yazar. Başka bir anakartta F_AUDIO olarak geçer.​

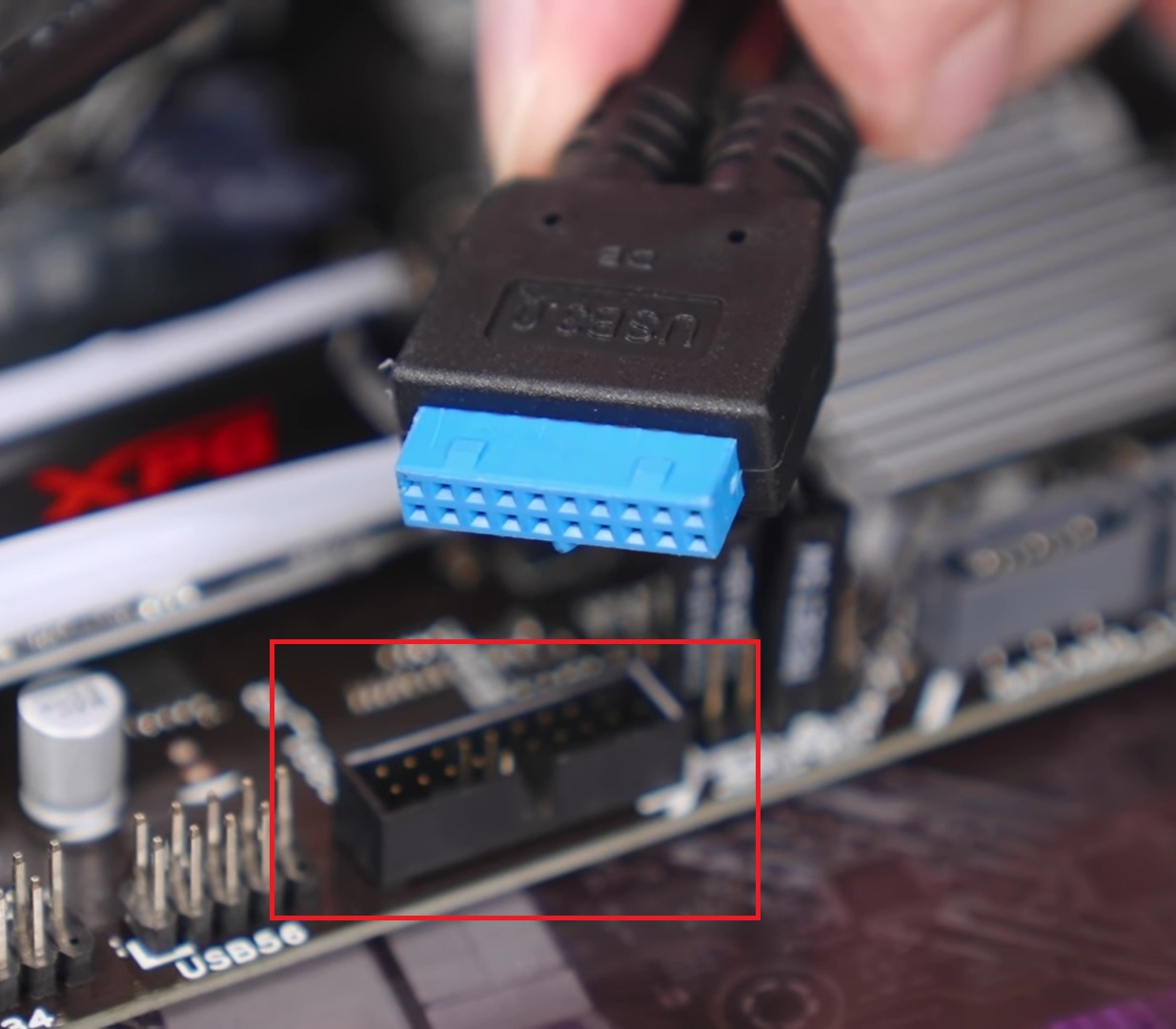

USB 3.0 KABLOSU​

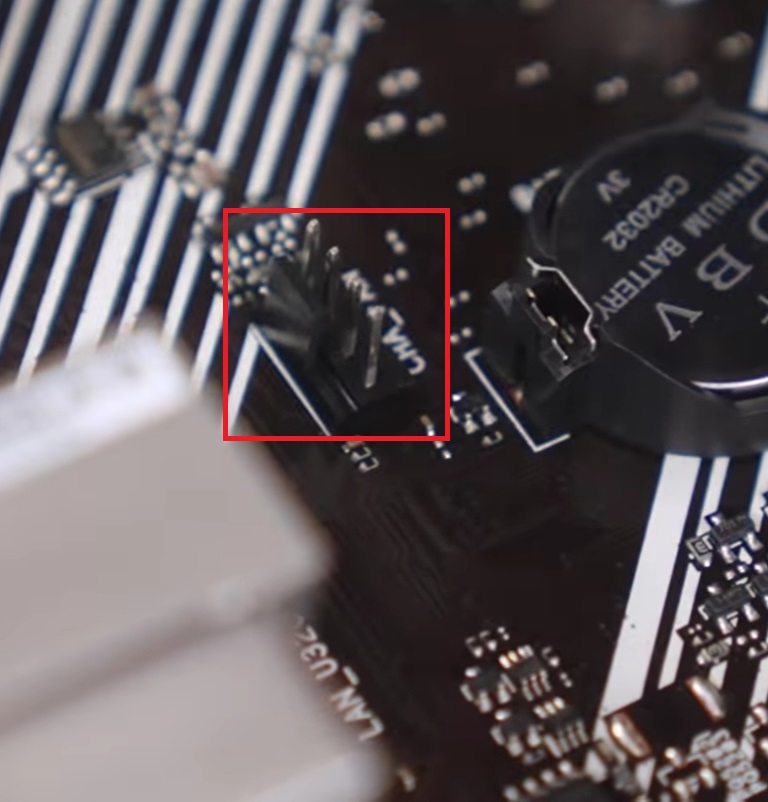

CHA_FAN KABLOSU​

​

EĞER FANLARINIZ KONTROLCÜYE BAĞLIYSA SATA GÜÇ KABLOSUNU BAĞLAMAYI UNUTMAYIN. ​

​

Rehber bu kadardı. Unuttuğum ya da yanlışımın olduğu bir yer varsa söyleyin düzelteyim​
