Sizlere led nasıl power supply'e bağlanılarak çalıştırılabilir, bunu resimli anlatmaya çalışacağım.
İlk olarak aşağıdaki görsel de ki gibi power supply'de ki moleks kablosunu bulmamız gerekiyor, alternatif olarak sata kablosu da olur. Hangisi boşta ise onu kullanabilirsiniz.
İkinci olarak seçtiğimiz moleks ya da sata kablosunda ki sarı ve siyah kabloları kesiyoruz keserken moleks ya da sata'nın kökünden kesmeyin sonra geri kullanmak için bağlaması zor olur ya da bağlayamazsınız. Tekrar kabloları aktif etme gibi bir planınız varsa mutlaka tekrar bağlabileceğiniz kadar boşluk bırakın. Ben de fazlalıktı insafsızca kestim
Ayrıca şerit lede kablo yetişiyor mu onu da ölçün, ölçerek kesin.

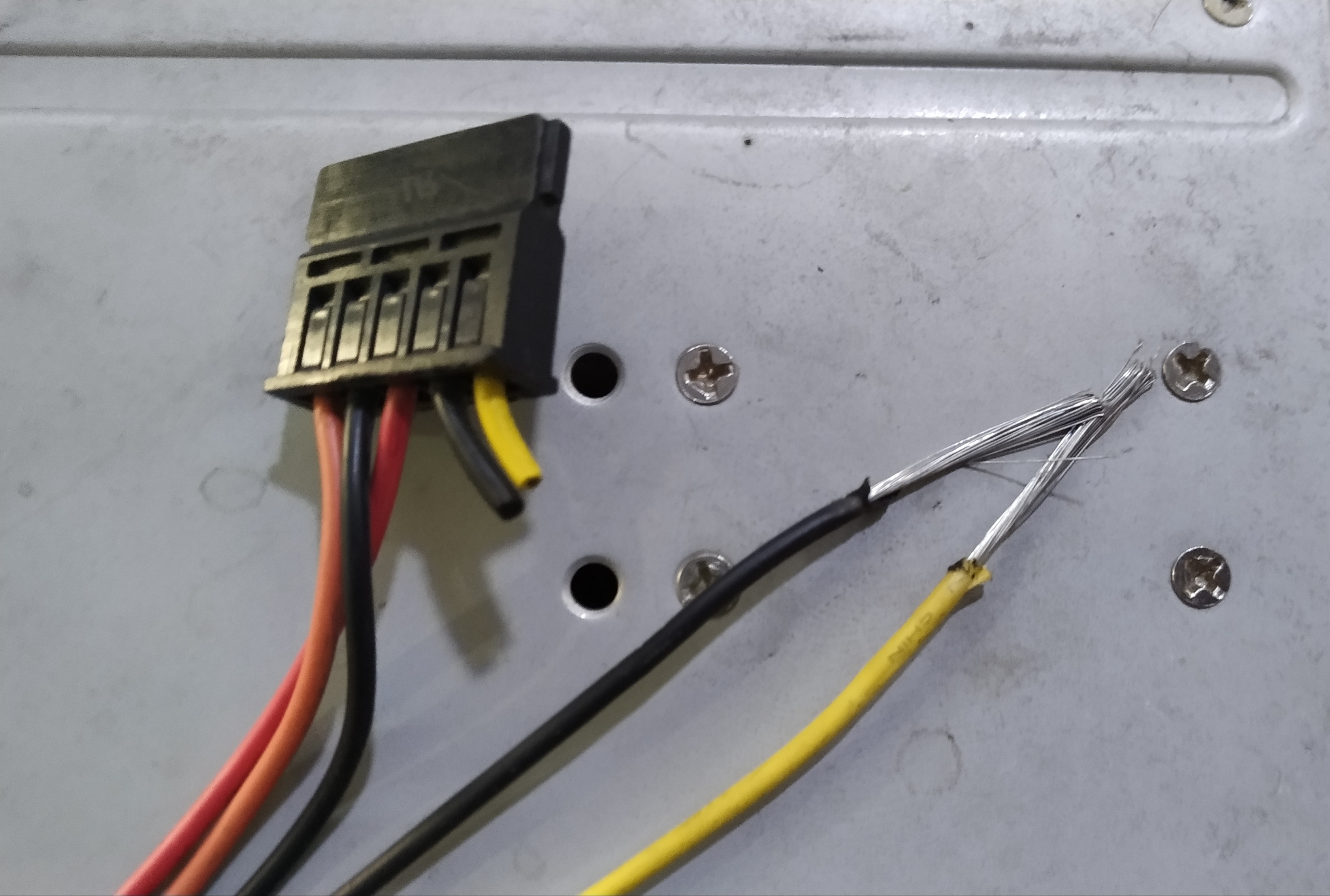

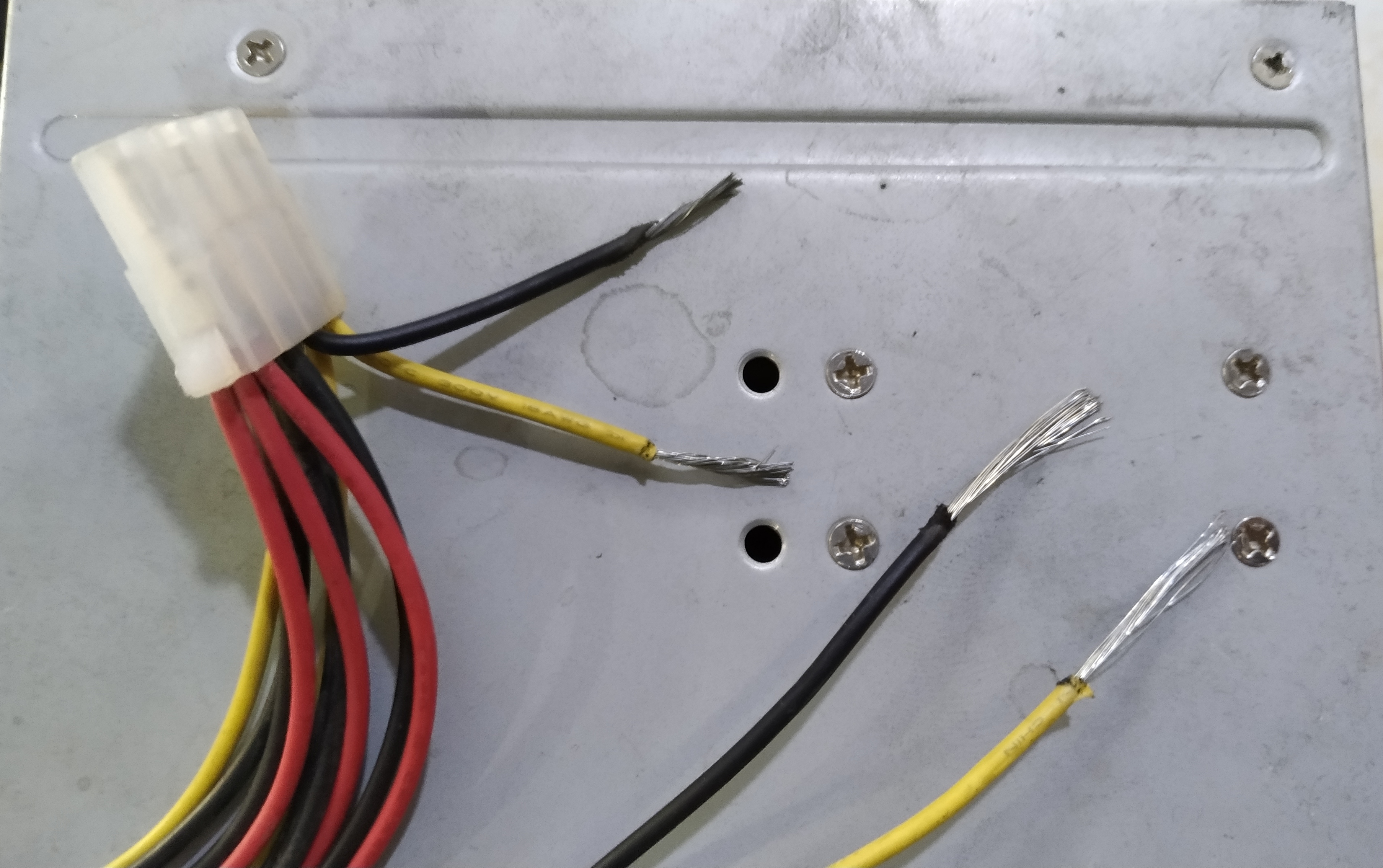

Elimize geçen bir siyah bir sarı kablo olacak böylece uçlarını soyun görseldeki gibi.

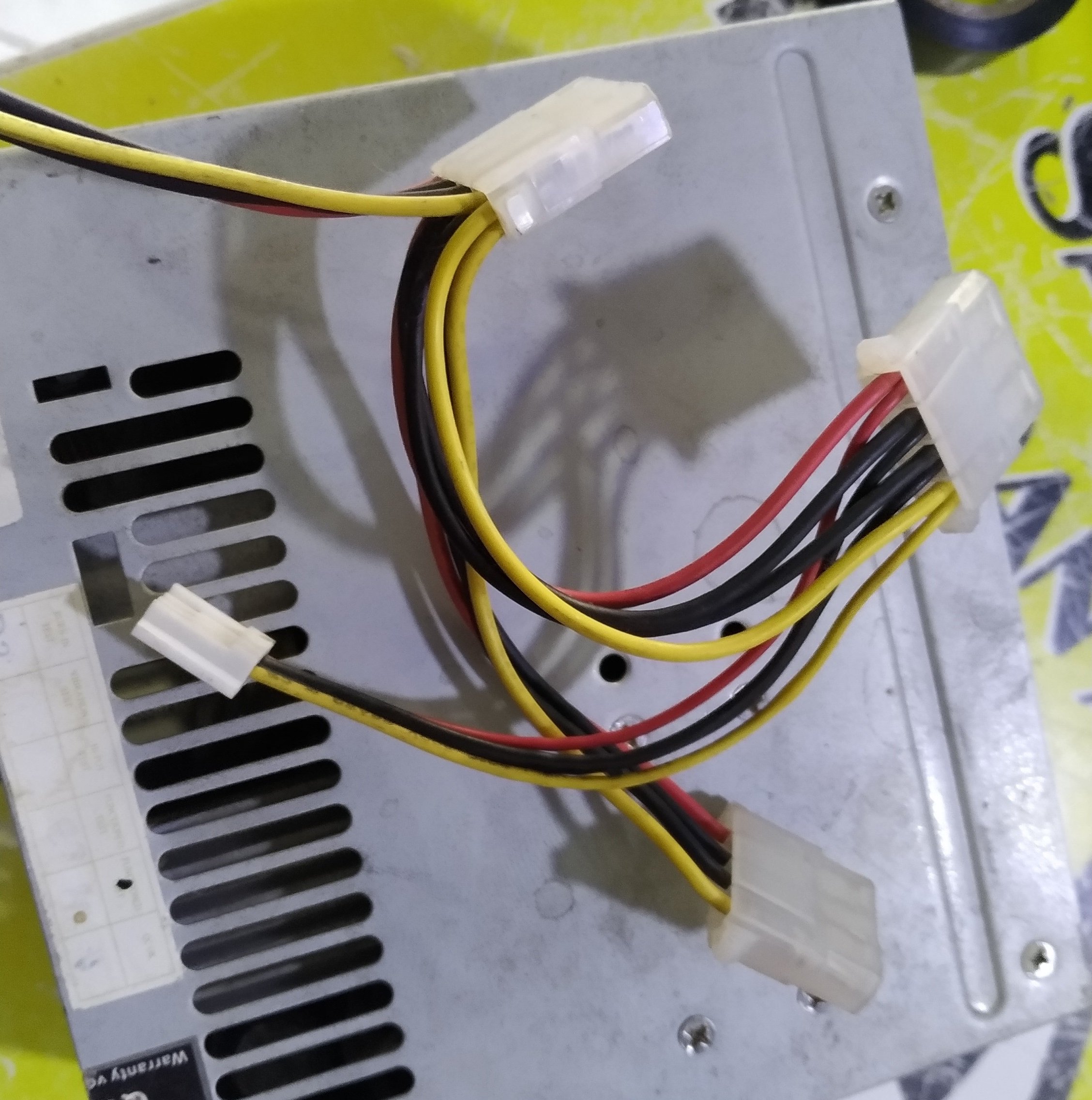

Not: Burda yeni keşfettiğim bir şey ekleyeceğim molex kablosunu kesmek istemeyenler aşağıdaki gibi molex çoklayıcı/çoğaltıcı alıp bunu molex'lerine takip bunu kesebilirler. Böylece psu'nuz sağlam kalır.
Bu kısım power supply'i anakarta takmadan çalıştıracak olan kişiler için ama rehber daha bitmedi daha aşağıda led'e kablolar nasıl bağlanır onu da göstereceğim. Anakarta power'ı takacak arkadaşlar bu aşamayı atlayabilirler.
Normalde Power Supply'ı anakarta takmadan çalıştıramayız bunun için yapmamız gerekenleri gösteriyorum.

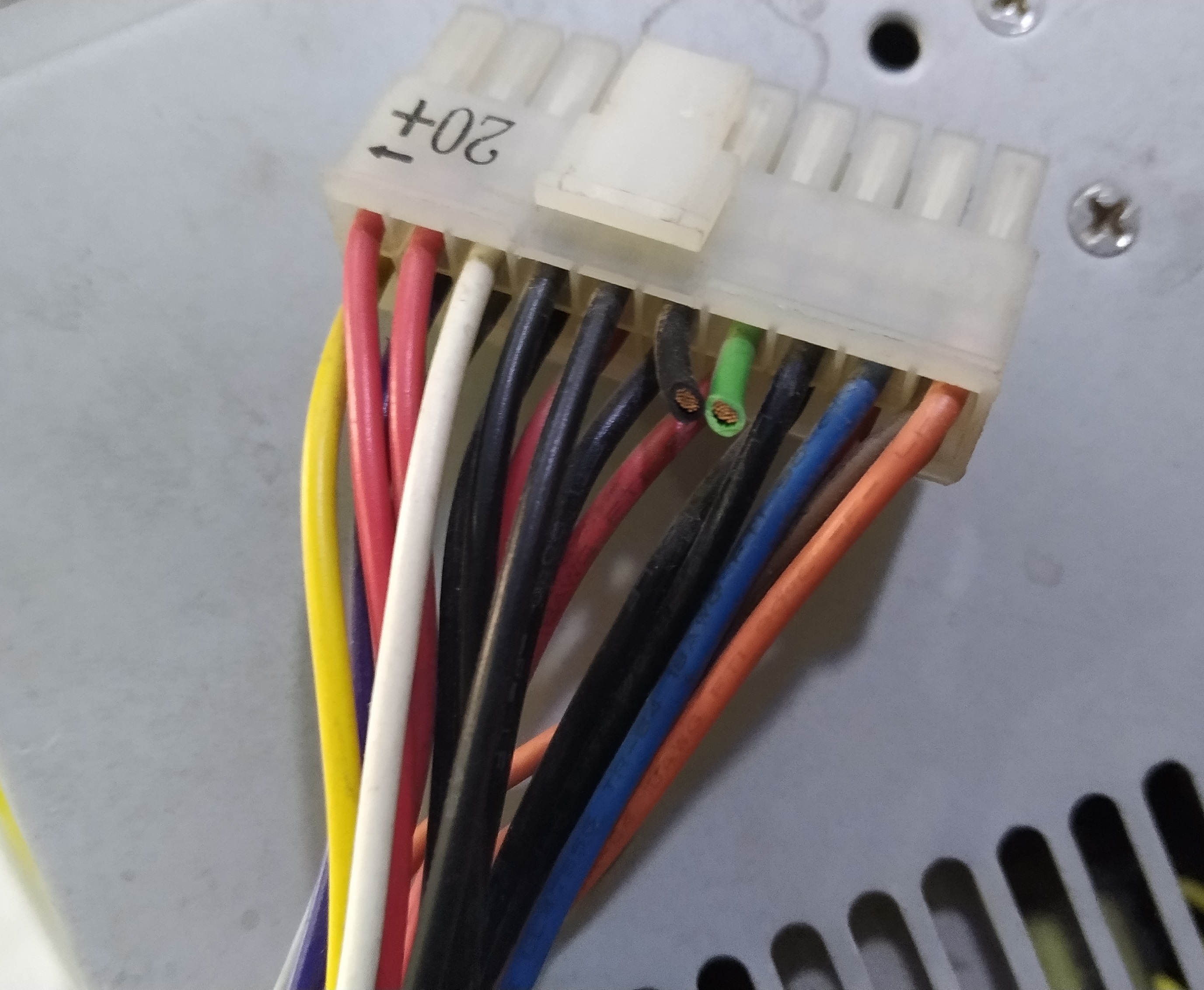

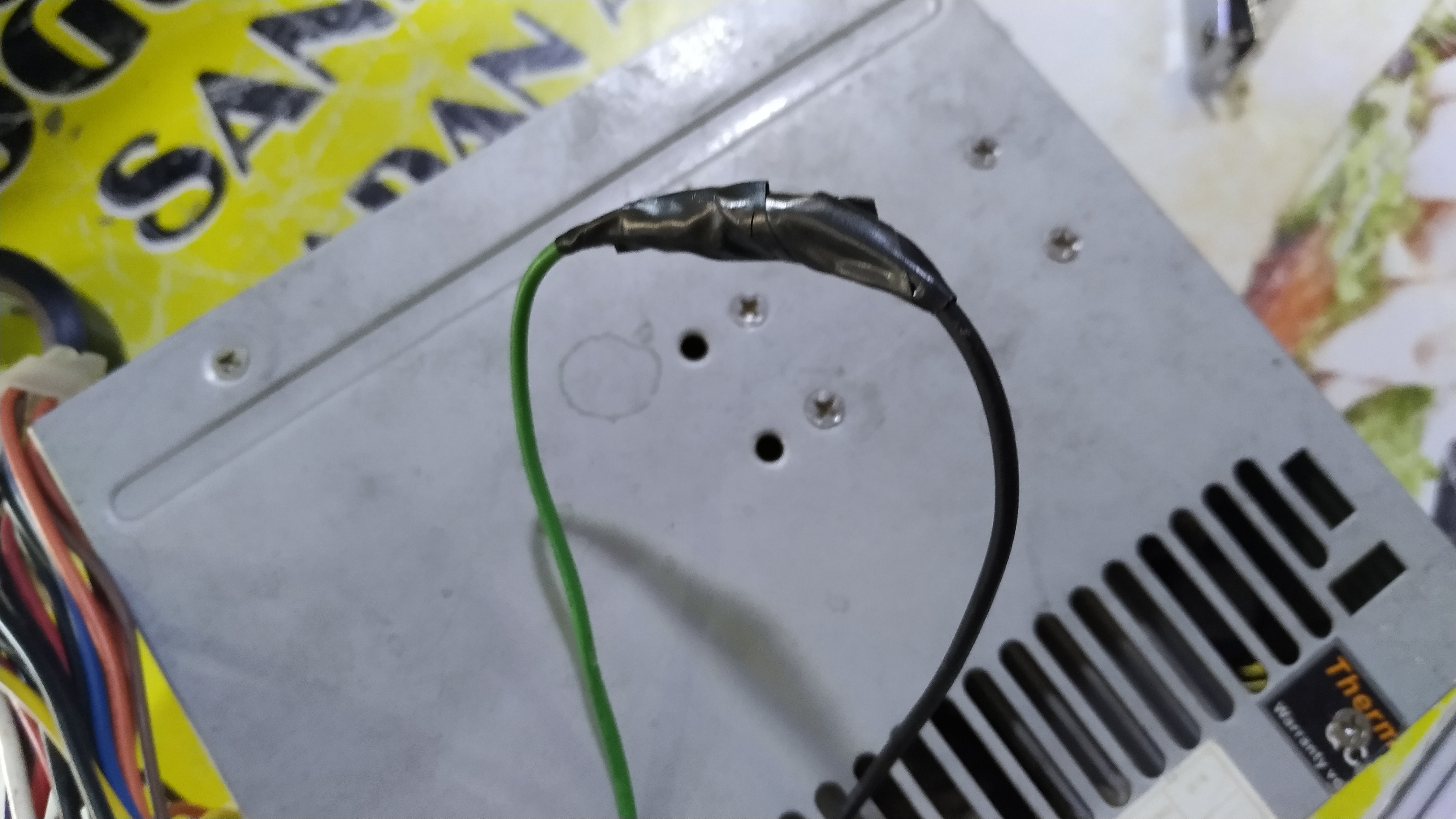

Bu aşamada ilk olarak yeşil kabloyu buluyoruz ve yeşille beraber solundaki ya da sağındaki siyah kabloyu da yukarıda ki moleksler gibi kesiyoruz ve elimize iki adet kablo geçiyor. Bu ikisini birbirine ikinci resimdeki gibi bağlıyoruz.
Böylece hazır olmuş oluyor, power'ı prize taktığınız an çalışmaya başlar.
Önemli Not: Bazı anakartlar da renkler değişik olabilir örneğin yeni nesil anakartlar genelde siyahtır ama bu bize lazım olan kabloların yeri hep aynıdır. 24Pin'in tırnaklı kısım ön yüze gelecek şekilde aynı resimdeki gibi olacak ve sağdan 4. yeşil ve bir solunda ki ya da sağında ki siyah kablo'nun yeri hep aynıdır. Siyah kablo sağ ya da soldaki farketmez istediğinizi kullanabilirsiniz. Kısacası kabloların rengi siyah olsun farketmez hep tırnaklı kısmın sağdan 4.sünü ve sağ ya da sol yanında kini birbirine bağlayacağız.
Bu kısım biraz karışık olabilir, umarım anlatabilmişimdir geçelim kabloları bağlamaya.
Rehberi hazırladıktan sonra @andires42 bana jumper kullanabileceğimi söyledi kendisine teşekkür ediyorum. Yukarıda anlattığım yeşil ve siyah yerleri kesmeden bir tane jumper alıyoruz bir ucunu yeşile diğer ucunu siyaha bağlıyoruz ve kesmemize gerek kalmadan halletmiş oluyoruz.
Aşağıda ki jumper örneği bende olmadığı için google'dan bulduğum örnekleri attım.
O kadar kestik biçtik şimdi bağlamaya geliyoruz.

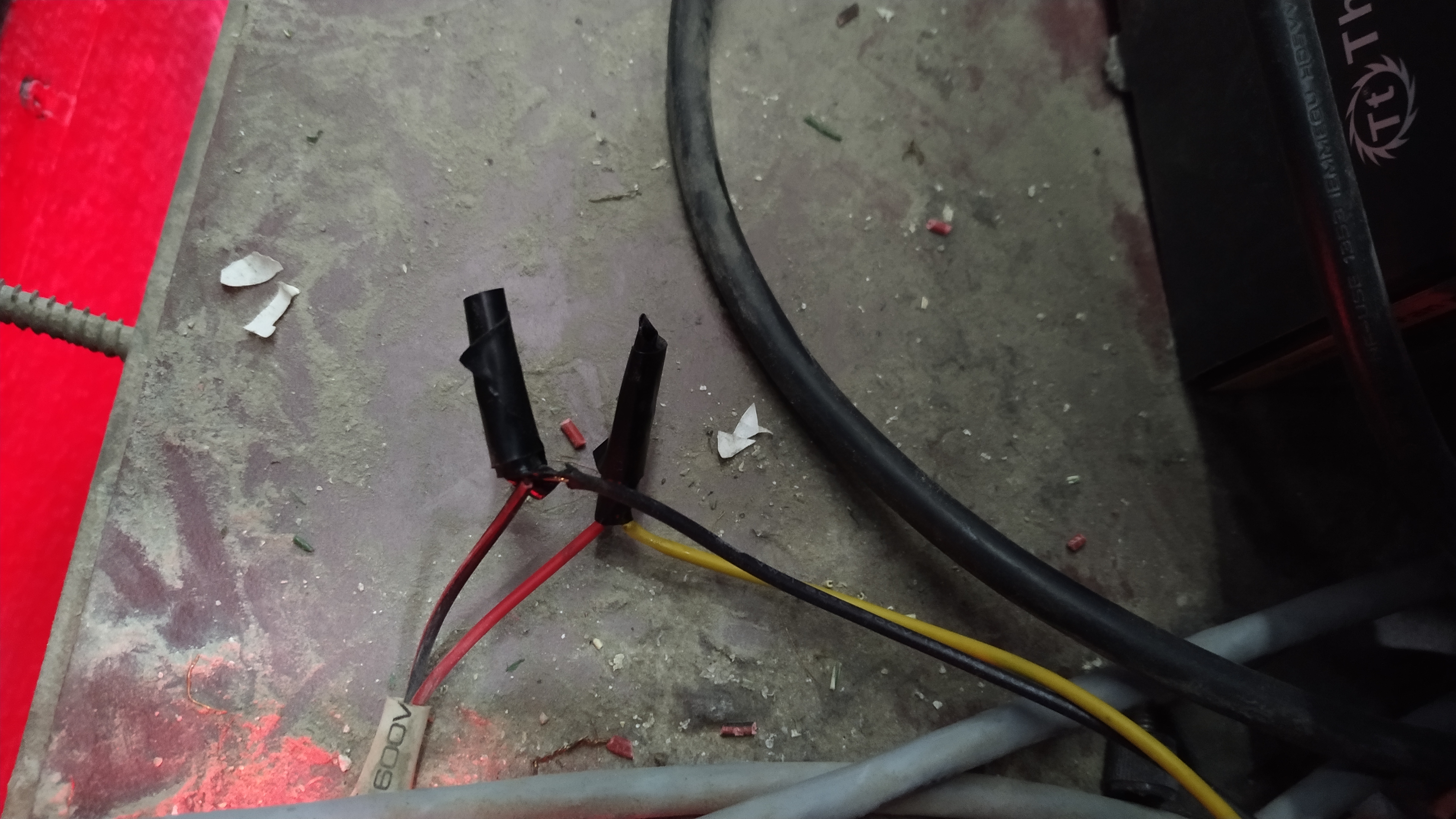

Yapmamız gereken şeyler çok basit. Moleks'ten keserek elde ettiğimiz sarı kabloyu, şerit led'deki kırmızı kabloya baplıyoruz. Moleks'ten elde ettiğimiz siyah kabloyu ise şerit leddeki kırmızı-siyah karışık olan kabloya bağlıyoruz.

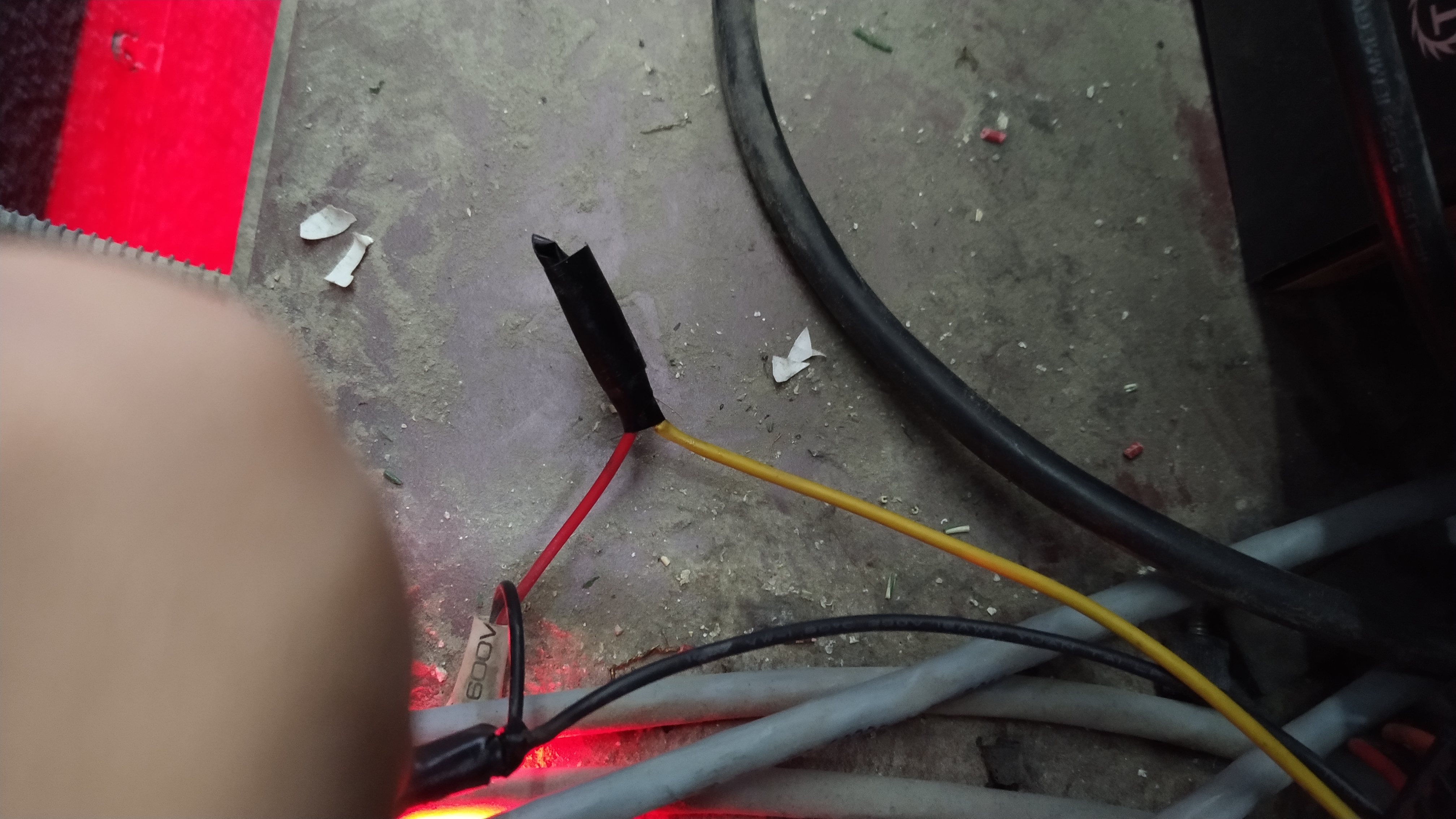

Kabloları bağladıktan sonra elektrik bandı ile güzelce bağlaayınız. Bundan sonra Power Supply'i prize takınca ledin yanmış olması gerekir.
Yine yeni nesil kablolar siyah olduğu için hangisi sarı olan anlamanın yolu var aslında kablonun üzerinde yazar ama ben o kadar teknik detay bilmiyorum o yüzden deneme yanılma yoluyla da yapabilirsiniz. Ben öyle yapmıştım.
Moleks'ten çıkan iki siyah kabloyu, leddeki kablolara bağladım, led yanmadı sonra yerlerini değiştirdim ve oldu.
Bazı bir kaç işinize yarayacak bilgi de vereyim.
Mesela benim ledlerin ucuna moleksten kestiğim kablo yetmemişti. Sata kablosunu komple kesip, moleks'e uzatma olarak kullandım.

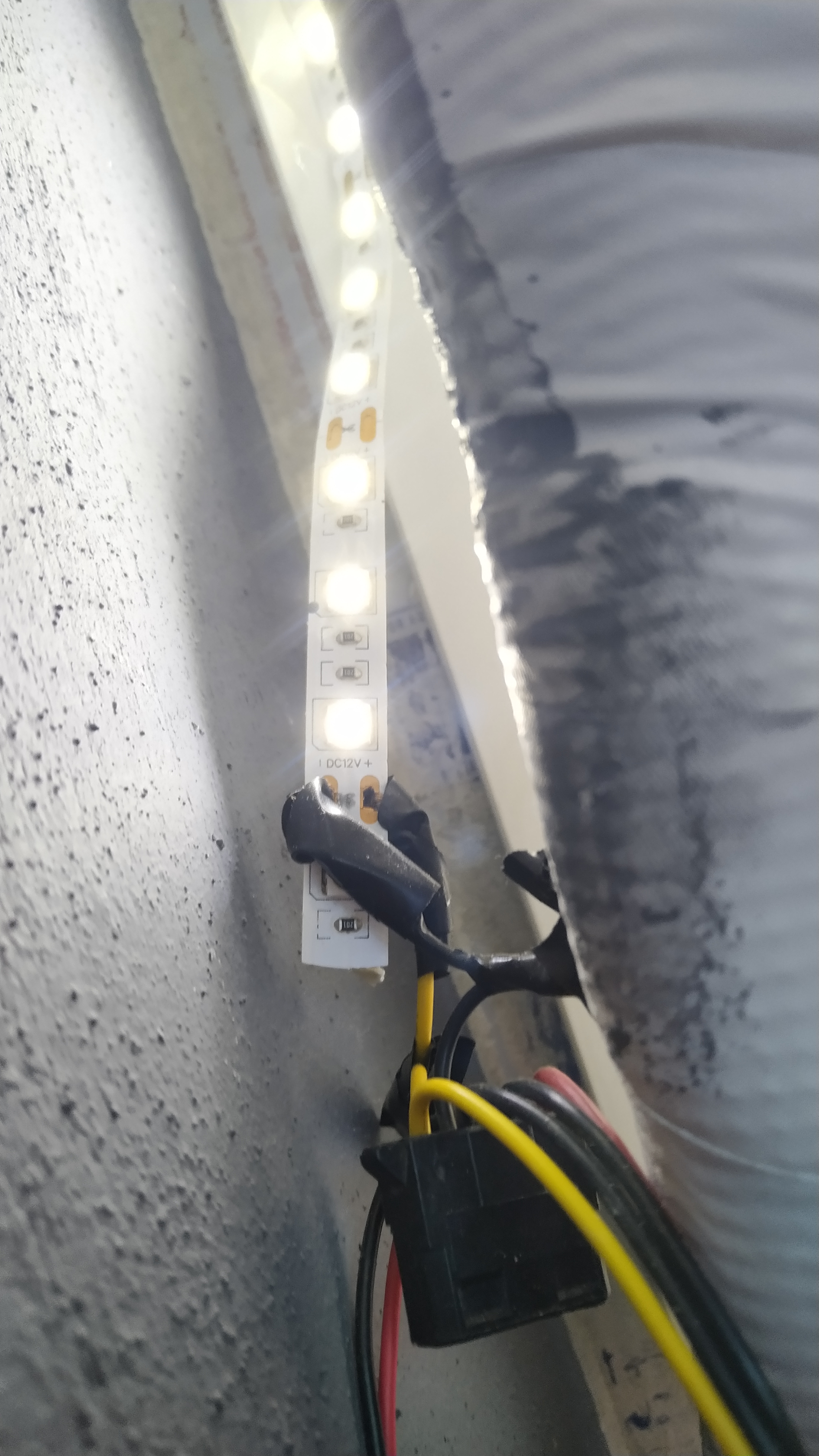

Eğer ledin hiç kablosu kalmazsa led üzerinde ki turuncu kısımın ortasından delin. iki tane turuncu kısım var ikisini de delip moleksten çıkan kabloları içinden geçirirseniz lediniz yanar. Burada hangisini hangisi ne bağlicaz derseniz bunu da deneme yanılmayla yaptım.
Ekstra olarak elektrik işi yaparken lütfen dikkatli olun!
İlk olarak aşağıdaki görsel de ki gibi power supply'de ki moleks kablosunu bulmamız gerekiyor, alternatif olarak sata kablosu da olur. Hangisi boşta ise onu kullanabilirsiniz.
İkinci olarak seçtiğimiz moleks ya da sata kablosunda ki sarı ve siyah kabloları kesiyoruz keserken moleks ya da sata'nın kökünden kesmeyin sonra geri kullanmak için bağlaması zor olur ya da bağlayamazsınız. Tekrar kabloları aktif etme gibi bir planınız varsa mutlaka tekrar bağlabileceğiniz kadar boşluk bırakın. Ben de fazlalıktı insafsızca kestim
Ayrıca şerit lede kablo yetişiyor mu onu da ölçün, ölçerek kesin.
Elimize geçen bir siyah bir sarı kablo olacak böylece uçlarını soyun görseldeki gibi.
Not: Burda yeni keşfettiğim bir şey ekleyeceğim molex kablosunu kesmek istemeyenler aşağıdaki gibi molex çoklayıcı/çoğaltıcı alıp bunu molex'lerine takip bunu kesebilirler. Böylece psu'nuz sağlam kalır.
Bu kısım power supply'i anakarta takmadan çalıştıracak olan kişiler için ama rehber daha bitmedi daha aşağıda led'e kablolar nasıl bağlanır onu da göstereceğim. Anakarta power'ı takacak arkadaşlar bu aşamayı atlayabilirler.
Normalde Power Supply'ı anakarta takmadan çalıştıramayız bunun için yapmamız gerekenleri gösteriyorum.
Bu aşamada ilk olarak yeşil kabloyu buluyoruz ve yeşille beraber solundaki ya da sağındaki siyah kabloyu da yukarıda ki moleksler gibi kesiyoruz ve elimize iki adet kablo geçiyor. Bu ikisini birbirine ikinci resimdeki gibi bağlıyoruz.
Böylece hazır olmuş oluyor, power'ı prize taktığınız an çalışmaya başlar.
Önemli Not: Bazı anakartlar da renkler değişik olabilir örneğin yeni nesil anakartlar genelde siyahtır ama bu bize lazım olan kabloların yeri hep aynıdır. 24Pin'in tırnaklı kısım ön yüze gelecek şekilde aynı resimdeki gibi olacak ve sağdan 4. yeşil ve bir solunda ki ya da sağında ki siyah kablo'nun yeri hep aynıdır. Siyah kablo sağ ya da soldaki farketmez istediğinizi kullanabilirsiniz. Kısacası kabloların rengi siyah olsun farketmez hep tırnaklı kısmın sağdan 4.sünü ve sağ ya da sol yanında kini birbirine bağlayacağız.
Bu kısım biraz karışık olabilir, umarım anlatabilmişimdir
geçelim kabloları bağlamaya.Rehberi hazırladıktan sonra @andires42 bana jumper kullanabileceğimi söyledi kendisine teşekkür ediyorum. Yukarıda anlattığım yeşil ve siyah yerleri kesmeden bir tane jumper alıyoruz bir ucunu yeşile diğer ucunu siyaha bağlıyoruz ve kesmemize gerek kalmadan halletmiş oluyoruz.
Aşağıda ki jumper örneği bende olmadığı için google'dan bulduğum örnekleri attım.
O kadar kestik biçtik şimdi bağlamaya geliyoruz.
Yapmamız gereken şeyler çok basit. Moleks'ten keserek elde ettiğimiz sarı kabloyu, şerit led'deki kırmızı kabloya baplıyoruz. Moleks'ten elde ettiğimiz siyah kabloyu ise şerit leddeki kırmızı-siyah karışık olan kabloya bağlıyoruz.
Kabloları bağladıktan sonra elektrik bandı ile güzelce bağlaayınız. Bundan sonra Power Supply'i prize takınca ledin yanmış olması gerekir.
Yine yeni nesil kablolar siyah olduğu için hangisi sarı olan anlamanın yolu var aslında kablonun üzerinde yazar ama ben o kadar teknik detay bilmiyorum o yüzden deneme yanılma yoluyla da yapabilirsiniz. Ben öyle yapmıştım.
Moleks'ten çıkan iki siyah kabloyu, leddeki kablolara bağladım, led yanmadı sonra yerlerini değiştirdim ve oldu.
Bazı bir kaç işinize yarayacak bilgi de vereyim.
Mesela benim ledlerin ucuna moleksten kestiğim kablo yetmemişti. Sata kablosunu komple kesip, moleks'e uzatma olarak kullandım.
Eğer ledin hiç kablosu kalmazsa led üzerinde ki turuncu kısımın ortasından delin. iki tane turuncu kısım var ikisini de delip moleksten çıkan kabloları içinden geçirirseniz lediniz yanar. Burada hangisini hangisi ne bağlicaz derseniz bunu da deneme yanılmayla yaptım.
Ekstra olarak elektrik işi yaparken lütfen dikkatli olun!
Son düzenleme:
. Bir arkadaş post açmış psu'yla led bağlama bende rehber yapayım dedim. Elektronikçi değilim, bildiğim kadarını aktarmaya çalıştım.
