Devre sorusu (Kapandı!)

[ice3h]

Konu kapandı!



[Banxtre]

@LordHasan



[Gripen]

burası okul değil kanka.



[Prmy]

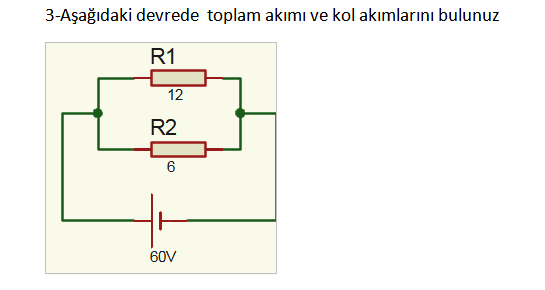

Ana kol akımı 15, R1 kolunda 5 ve R2 kolunda 10 amperdir.

Bu soru bir garip geldi nedense, pek emin olamadım. @LordHasan

Ana kol akımı 4I, R2 kolu 4/3 ve R3 kolu 8/3 olmalı sanırım.



[Banxtre]

burası okul değil kanka.

hocam yardıma ihtiyacı var soruları hallettirip öğrenmeye çalışıyor
hoşgörelim



[ice3h]

hocam yardıma ihtiyacı var soruları hallettirip öğrenmeye çalışıyor
hoşgörelim

Anlayışınız için teşekkürler hocam.



[Gripen]

hocam yardıma ihtiyacı var soruları hallettirip öğrenmeye çalışıyor
hoşgörelim

ben bu forumda okul testleri diye bir konu başlığı göremedim nedense? benim görmediğim bir başlık mı var?



[euwest]

ben bu forumda okul testleri diye bir konu başlığı göremedim nedense? benim görmediğim bir başlık mı var?

bilgin yoksa cevap verme çık konudan neden boş yapıyosun?



[Banxtre]

ben bu forumda okul testleri diye bir konu başlığı göremedim nedense? benim görmediğim bir başlık mı var?

öyle bir başlık olmadığı için hoşgörelim yazdım
insanlar çoğu konuda yardıma ihtiyaca duyabilir
okul testi değil bunlar
elektrik devresi bu arada
konu da güzel bir yere açılmış
müfredatta var diye okul testi olmuyor bunlar
fizik dalına ait elektrik devreleri



[Rangorun]

Alıntıyı görüntüle
Ana kol akımı 15, R1 kolunda 10 ve R2 kolunda 5 amperdir.

Tam tersi olacak R1 5 , R2 10 amper.



[ice3h]

öyle bir başlık olmadığı için hoşgörelim yazdım
insanlar çoğu konuda yardıma ihtiyaca duyabilir
okul testi değil bunlar
elektrik devresi bu arada
konu da güzel bir yere açılmış
müfredatta var diye okul testi olmuyor bunlar
fizik dalına ait elektrik devreleri

Boşver hocam kapatıyorum konuları.

Mesaj otomatik birleştirildi: 28 Aralık 2020

Tam tersi olacak R1 5 , R2 10 amper.

Hocam bana cevap değil nasıl çözüldüğü lazım.



[LordHasan]

@LordHasan

5. Soru şu şekilde.
R1 direnci 2R 30V olmuş v=ı.r formülüne göre 15 amper buluruz 15 amperin de paralel olan dirençlerde 5 amperi r3'e gitmiş yani 10 amper üste (r2'ye) gider. Küçük dirençten büyük amper geçer ve devremiz 40volttu 30volt R1 direnci. R2 ve R3 direnci 10 volt olmalı.
üst 10amper direnç 2k ise alt 5 amper direnç k
üstün voltu 20k çıkar altın ise 5k topladığımızda 25k 10voltu vermeli k: 2,5 bulurum yani R2: 5 R3 : 2,5

dostum anlamazsan özelden sor anlatayım merak etme yardımcı olurum.

birkaç soru sormuş neden dert ettiniz ki ?

yemek yediğim için devam edemedim geldiğimde çözülmemiş olursa bakarım dostum kusura bakma.



[euwest]

Alıntıyı görüntüleAlıntıyı görüntüleAlıntıyı görüntüle

Beyler çözebilecek varmı?

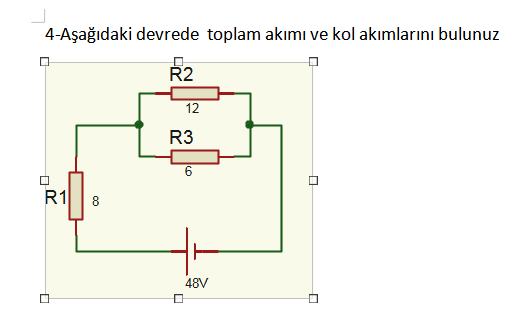

4. soruda 6 ile 12 eşdeğeri 4 o 4 ile de 8in eşdeğeri 12 olur devre eşdeğer direnci 12 bulunur pil voltu 48 dolayısıyla v=irden anakol akımı 4 gelir ilk dirençten 4 geçer sonra da paralel olan 6 ile 12ye dağılırken de dirençleriyle ters orantılı dağılır yani birine k diğerine 2k dersin 3k=4 k=4/3 12lik dirence 4/3 diğerine de 8/3 akım gider

Mesaj otomatik birleştirildi: 28 Aralık 2020

kardeşim sen de neden böyle boş bi insan için konuyu kapatıyosun adam sevinmiştir şimdi :d
