NOT=THGTR Tarafından 2010 yılında yapılmış bir rehberdir. Merak eden forumdaşlarımız vardır diye paylaşmak istedim.
THGTR gayet güzel bir sitedir 2002-2012 yılları arasındaki donanımlardan haberdar olmak isterseniz bakabilirsiniz. Maalesef YOUTUBE popülerleşmesi yüzünden kendisi 2014 yılında ölmüştür. https://thgtr.com/islemci-cpu-nasil-uretilir
THGTR gayet güzel bir sitedir 2002-2012 yılları arasındaki donanımlardan haberdar olmak isterseniz bakabilirsiniz. Maalesef YOUTUBE popülerleşmesi yüzünden kendisi 2014 yılında ölmüştür. https://thgtr.com/islemci-cpu-nasil-uretilir
Kum, %25’i oranında silikon içerir. Silikon oksijenden sonra yerkürenin kabuğunda en çok bulunan elementtir. Kum, özellikle de kuvars (quartz) içeriğinde silikon dioksit (SiO2) halinde bol miktarda silikon içerir ve yarı iletken üretimi için vazgeçilmez bir malzemedir.
Kum, çeşitli aşamalardan geçirilerek içinde bulunan silikon ayrıştırılır. Silikon yeterli saflığa ulaştığında elektronik malzeme üretimine hazır hale gelir. Ortaya çıkan elektronik üretimine uygun silikon o kadar saftır ki her bir milyar silikon atomu içinde bir tane yabancı atom bulunur. Saflaştırma aşaması tamamlandıktan sonra eritme aşamasına geçilir. Resimde görüldüğü gibi saflaştırılmış eriyik haldeki silikondan bir adet büyük bir kristal oluşturulur. Ortaya çıkan bu mono-kristal yapıya ingot (külçe) denir.
Resimde elektronik sınıfı silikondan üretilmiş mono-kristal külçe (ingot) görülüyor. Her bir külçe yaklaşık olarak 100 kg ağırlığa ve %99.9999 oranında saflığa sahiptir.
Bu külçeler daha sonra kesme makinesine gönderilir ve yonga plakası (wafer) adı verilen birbirinden ayrı ince silikon diskler haline getirilir. Bazı külçelerin uzunluğu 1.5 metreyi geçebilir. İstenilen plaka çapına göre farklı genişliklerde külçeler üretilebilir. Günümüzde işlemciler genellikle 300 mm’lik plakalardan üretilirler.
Kesim işlemi tamamlandıktan sonra silikon diskler (plakalar – wafer) ayna gibi pürüzsüz bir yüzeye sahip oluncaya kadar cilalanırlar. Intel kendi külçe (ingot) ve plakalarını (wafer) üretmek yerine kullanmak istediği plakaları hazır olarak başka üreticilerden temin ediyor. Intel, gelişmiş 45 nm soba
High-K/Metal Gate üretim sürecinde 300 mm’lik plakalar kullanıyor bu sayede yonga başına üretim maliyetini düşürüyor.Üstte görülen mavi sıvı fotoğraf filmlerinde de kullanılan ışığa dayanıklı bir kaplama yüzeyi oluşturuyor. Bu işlem sırasında yonga plakası sürekli döndürülerek kaplamanın her tarafa eşit ve ince bir tabaka halinde yayılması sağlanıyor.
Bu aşamada ışığa karşı dayanıklı yüzey mor ötesi (UV) ışığa maruz bırakılıyor. Mor ötesi ışık tarafından tetiklenen kimyasal reaksiyon aslında eski tip filmli fotoğraf makinelerinin çalışma mantığına çok benziyor.
Işığa dayanıklı kaplamanın mor ötesi ışığa maruz kalan bölümleri çözünebilir hale geliyor. Işığa maruz kalacak yerler bir tür şablonla belirleniyor. Mor ötesi ışığın bazı bölümleri maskelenerek yüzey üzerinde devre desenleri oluşturuluyor. Birden fazla katmanın üst üste bindirilmesi için işlemci üretimi sırasında bu süreç gerektiği kadar tekrarlanıyor.
Ortada bulunan bir lens sayesinde maskeden geçen ışık küçültülerek odaklanıyor. Genelde yüzey üzerinde ortaya çıkan baskı maskenin büyüklüğünden dört kat küçük oluyor.
Yukarıdaki resimde tek bir transistörün gözle görülebilir boyutlara büyütülmüş halini görüyorsunuz. Transistörler bir çeşit anahtar görevi görürler ve yonga üzerinden geçen elektrik akımına yön verirler. Intel’in araştırmacıları bir toplu iğne başına 30 milyon transistör sığdırabilecek kadar küçük üretim yaptıklarını iddia ediyorlar.
Mor ötesi ışık aşaması bittikten sonra ışığa dirençli yüzeyin ışığa maruz kalan kısımları çözünebilir hale gelir ve bir çeşit çözücüyle yıkanarak temizlenir. Bu sayede şablonda bulunan devre şeması yüzeye aktarılmış olur. Transistörün parçaları, ara bağlantılar ve diğer bileşenler bu aşamadan sonra oluşturulmaya başlanır.
Işığa karşı dayanıklı yüzey oyulmaması gereken bölümü korur. Açıkta kalan alanlar kimyasal maddeler yardımıyla oyulur.

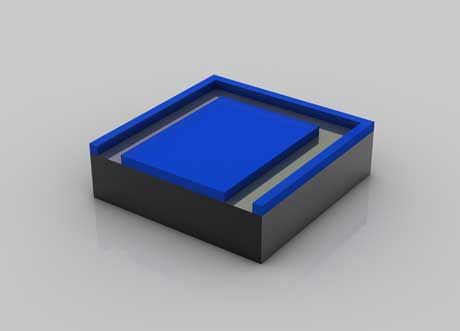

Oyma işlemi tamamlandıktan sonra ışığa dayanıklı kaplama kaldırılır ve ortaya istenen şekil çıkar.
Daha sonra yeniden ışığa dayanıklı (mavi) kaplama yapılır ve yeniden mor ötesi ışığa maruz bırakılır. Bir sonraki adım olan iyon eklemeye geçmeden önce ışığa duyarlı yüzey yıkanır. Yonga plakası üzerine iyon bombardımanı yapılır bu sayede silikonun yapısı değiştirilerek elektrik akımını yönlendirebilecek hale gelmesi sağlanır.
İyon yerleştirme (implantation) olarak adlandırılan bir süreçle silikonun açıkta kalan bölümleri iyon bombardımanına tutulur. Silikonun içine gömülen iyonlar buranın yapısını değiştirerek elektriği iletebilir hale gelmesini sağlarlar. İyonlar plaka üzerine son derece yüksek hızlarda gönderilir. Bir elektrik alanı iyonları 300.000 km/saat hızına ulaştırır.
İyon yerleştirme işlemi tamamlandıktan sonra ışığa dayanıklı yüzey kaldırılır. Artık yeşil olarak gösterilen alana iyonlar yerleştirilmiştir.
Transistörün yapısı artık tamamlanmaya çok yakın. Transistörün üzerine yerleştirilen yalıtkan katmana (pembe renkli) üç delik açılır. Bu üç delik bir sonraki aşamada bakırla doldurulur böylece transistörler arasında bağlantı noktaları sağlanmış olur.
Yonga plaka bu aşamada bakır sülfat çözeltisine yerleştirilir. Elektrokaplama olarak adlandırılan bir süreçle bakır iyonları transistör üzerinde toplanır. Bakır iyonları artı uçtan (anot) bu durumda plaka olan eksi uca (katot) hareket ederler.
Bakır iyonları plakanın yüzeyinde ince bir tabaka oluşturacak şekilde toplanır.
Fazla malzeme cilalama işlemiyle yüzeyden uzaklaştırılır. Bu sayede yüzeyde çok ince bir katman bakır bırakılır.
Farklı transistörler arasında ara bağlantılar (kablo gibi düşünebilirsiniz) oluşturulur. Bu bağlantıların nasıl olacağı tasarım takımı tarafından belirlenen mimariye (örneğin Core i7 gibi) bağlıdır. İşlemciler ne kadar yassı bir görünüme sahip olsalar da karmaşık devreler oluşturmak için genelde 20 katmana sahiptirler. Eğer bir işlemciye yakından bakma imkanınız olsaydı bilim kurgu filmlerindeki gibi çok-katmanlı yol ağları görürdünüz.
Bu aşamada plaka ilk işlev testlerinden geçirilir. Her bir yongaya test verisi gönderilir ve gelen cevap doğru mu değil mi kontrol edilir.
Testlerde söz konusu plakanın yeterince iyi sonuçlar verdiğine karar verilirse plaka çekirdek olarak adlandırılan küçük parçalara kesilir.
İlk testte doğru sonuçlar veren çekirdekler ayıklanır ve bir sonraki aşamaya geçirilir (paketleme). Çalışmayan çekirdeklerse atılır. Birkaç yıl öncesine kadar Intel ölü işlemci çekirdeklerinden anahtarlık yapıyordu.
Bu resimde bir önceki aşamada kesilip çıkarılan çekirdeği görüyorsunuz. Resimde görülen çekirdek Intel Core i7’ye ait.
Taban, çekirdek ve ısı dağıtıcı bir araya getirilerek son ürün tamamlanır. Yeşil taban, işlemciyle anakartın iletişimini sağlayan elektriksel ve mekanik arayüzü oluşturur. Gümüş ısı dağıtıcı, soğutma çözümünün çekirdekle temasını sağlar, bu sayede işlemci çalışırken serin kalır.
Bir mikroişlemci dünya üzerinde üretilmiş en karmaşık üründür. Aslında burada sadece önemli aşamaları yazdık, normalde son ürün ortaya çıkmadan önce yüzlerce adımdan geçilir.
Son testler sırasında işlemciler önemli karakteristik özelliklerine göre denenirler (ısı yayımı ve ulaşılabilen en yüksek hız).
Yapılan testler sonucundan benzer özellikler gösteren işlemciler aynı taşıma tepsilerine yerleştirilir. Bu sürecin sonunda işlemciler en yüksek kararlı çalışma hızlarına göre sınıflandırılır ve satışa çıkarılırlar.
Üretilen ve test edilen işlemciler (resimdeki Core i7) ya tepsiler halinde sistem üreticilerine ya da kutulanarak son kullanıcıya satılırlar.
