Yardım Ssd yi Nasıl Takıcam?

[kaplanharun]

IMG 20201022 200231

Resim IMG 20201022 200231 kaydedildi Resim Yükle - Hızlı Resim

imgyukle.com

Psu nun uçlarını görmek için çıkarman gerekir.
Kasanın ön tarafında siyah kablolar var.
Onlardan birinin ssd için olması gerekiyor.
İyice kontrol et.
Kasanın diğer tarafınıda ufak bir kuvvet uygulayarak açabilirsin.
Muhtemelen parçaların kabloları oraya klipslenmiştir.



[Wh897Xm]

Diğer tarafını dimi

bu tarafı zaten sökük abi.



[Alper Arıkan]

bu tarafı zaten sökük abi.

Doğru ya, niye soruyosam



[DejavuTN]

Doğru ya, niye soruyosam

Eğer halledemediysen aynı kasaya sahibim yardımcı olabilirim



[Alper Arıkan]

Eğer halledemediysen aynı kasaya sahibim yardımcı olabilirim

Çok sevinirim, yardımcı olursan



[Ensar]

@Alper140 reis hayırlı olsun, hallettin mi?



[Alper Arıkan]

@Alper140 reis hayırlı olsun, hallettin mi?

Teşekkür ederim, yapmaya çalışıyorum



[Ensar]

Teşekkür ederim, yapmaya çalışıyorum

Benim de sistemim geldi.
Şu an yeni sistemim üzerinden yazıyorum. Ben de HDD'yi nereye takacağımı biraz aradım.. HDD arka kapaktaki PSU'nun yanındaki boşluğa, SSD'de sanırım ön tarafta kasanın içinde SSD yazan bir yer var oraya olması gerekiyor, anakart kutusunun içinden gerekli vidalar çıkıyor.



[DejavuTN]

Çok sevinirim, yardımcı olursan

Öncelikle kasanın arkasını açman gerekiyor. ilk attığın fotoğrafda olan deliklere ssd nin vida noktalarını denk getireceksin. Anakartın kutusunun içinden çıkan küçük vidalarla (en küçük olanlar değil bi büyükleri) sabitleyeceksin. Sonrasında eğer ssd nin kutusundan çıktıysa onu eğer çıkmadıysa anakartın içinden çıkan SATA data ve SATA power kablolarını bağlayacaksın ssd ye. Son görünümü böyle bir şey olacak.

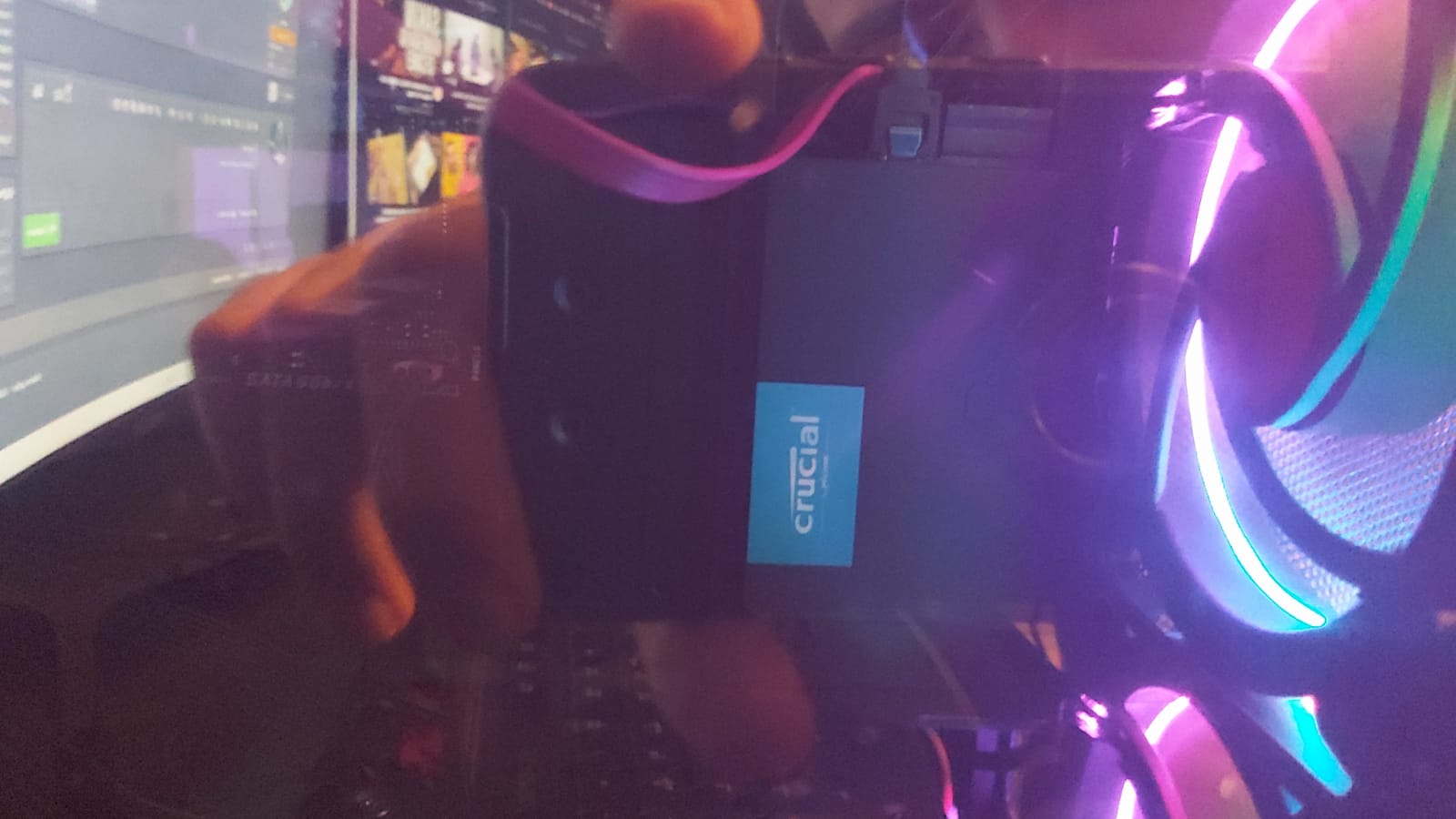

Kasayı açıp içinden çekebilecek kadar müsait değildim o yüzden böyle çekmek zorundu kaldım. Kusura bakma.
Bu fotoğrafta görünen gibi oturması lazım sonda.

SATA data ve SATA power kablolarının resimleri aşağıda

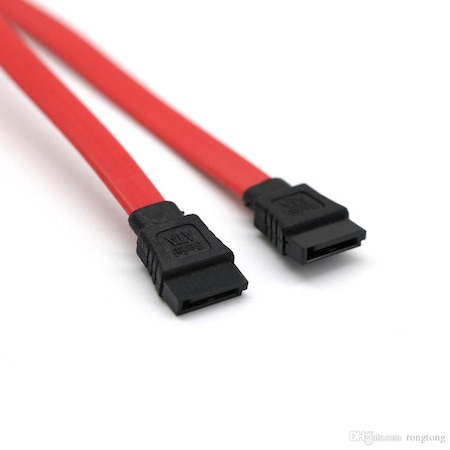

Bu SATA data. Ucu böyle olacak. Kilitli de olabilir. Rengi değişkenlik gösterebilir.

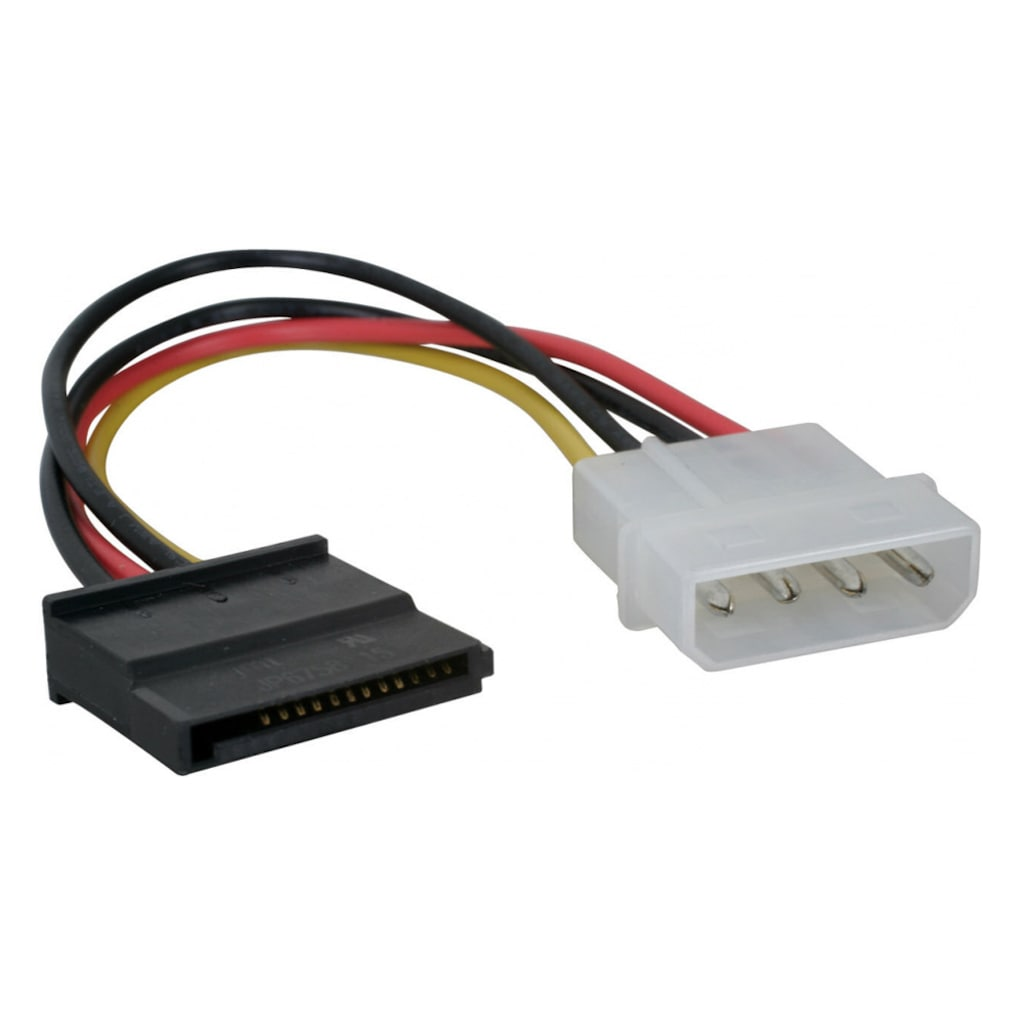

Bu SATA power. Sadece ucuna dikkat etmen lazım. PSU'ya bağlı geldiğinden beyaz kısmı görememe olasılığın var. Ama eğer ekstra bu kablodan sende varsa beyaz kısmı takılacak yerler de bulunmakta.



[Alper Arıkan]

Öncelikle kasanın arkasını açman gerekiyor. ilk attığın fotoğrafda olan deliklere ssd nin vida noktalarını denk getireceksin. Anakartın kutusunun içinden çıkan küçük vidalarla (en küçük olanlar değil bi büyükleri) sabitleyeceksin. Sonrasında eğer ssd nin kutusundan çıktıysa onu eğer çıkmadıysa anakartın içinden çıkan SATA data ve SATA power kablolarını bağlayacaksın ssd ye. Son görünümü böyle bir şey olacak.
Alıntıyı görüntüle
Kasayı açıp içinden çekebilecek kadar müsait değildim o yüzden böyle çekmek zorundu kaldım. Kusura bakma.
Bu fotoğrafta görünen gibi oturması lazım sonda.

SATA data ve SATA power kablolarının resimleri aşağıda

Alıntıyı görüntüle

Bu SATA data. Ucu böyle olacak. Kilitli de olabilir. Rengi değişkenlik gösterebilir.

Alıntıyı görüntüle
Bu SATA power. Sadece ucuna dikkat etmen lazım. PSU'ya bağlı geldiğinden beyaz kısmı görememe olasılığın var. Ama eğer ekstra bu kablodan sende varsa beyaz kısmı takılacak yerler de bulunmakta.

Eyvallah teşekkür ederim, taktım sonunda
