Herkese selamlar.
Bugün maalesef bu modellerle ilgili çok ciddi bir tasarım kusuru öğrendim. Bunu da detaylı şekilde sizlerle paylaşmak istedim.
Bugün maalesef bu modellerle ilgili çok ciddi bir tasarım kusuru öğrendim. Bunu da detaylı şekilde sizlerle paylaşmak istedim.
Öncelikle bu modeller, yüksek kapasiteli güç kaynakları oldukları için doğal olarak inrush akımı (ilk kalkış akımı) oldukça yüksek oluyor.
Peki inrush akımı nedir?
Kısaca anlatmak gerekirse; güç kaynağı ilk kez prize takıldığında ya da açıldığında, girişteki büyük kapasitörler aniden şarj olmaya çalışır. Bu sırada, normal çalışma akımının kat kat üzerinde, çok kısa süreli ama oldukça yüksek bir akım çekilir. İşte buna inrush akımı denir.
Bu akım ne kadar yüksekse, sistem için o kadar zararlıdır.
Bu durumu kontrol altına almak için güç kaynaklarında genellikle NTC (Negative Temperature Coefficient) termistör kullanılır.

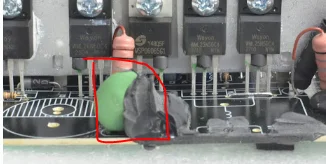

NTC.
NTC’nin görevi şudur:
İlk açılışta yüksek direnç göstererek inrush akımını sınırlar
Bu enerjinin bir kısmını ısıya dönüştürür
Ardından ısındıkça direnci düşer ve normal çalışmaya geçilir
Buna ek olarak, kaliteli tasarımlarda NTC üzerinden sürekli güç kaybı yaşanmaması için bypass rölesi kullanılır. Sistem stabil hâle geldiğinde röle devreye girer ve NTC’yi bypass eder.
Normal şartlar altında 750W veya 850W gibi güçlerdeki bir PSU’da NTC ve bypass rölesi görmemek neredeyse imkânsızdır. Bu artık bir endüstri standardı sayılır. En saçma Turbox güç kaynağında bile NTC kullanılıyor.
Ancak Delta, anlam veremediğim bir şekilde, bu modellerde NTC ve bypass rölesinin bulunması gereken bölgeyi tamamen boş bırakmış. Yani tasarımda bu koruma mekanizması bilerek bypass edilmiş durumda.

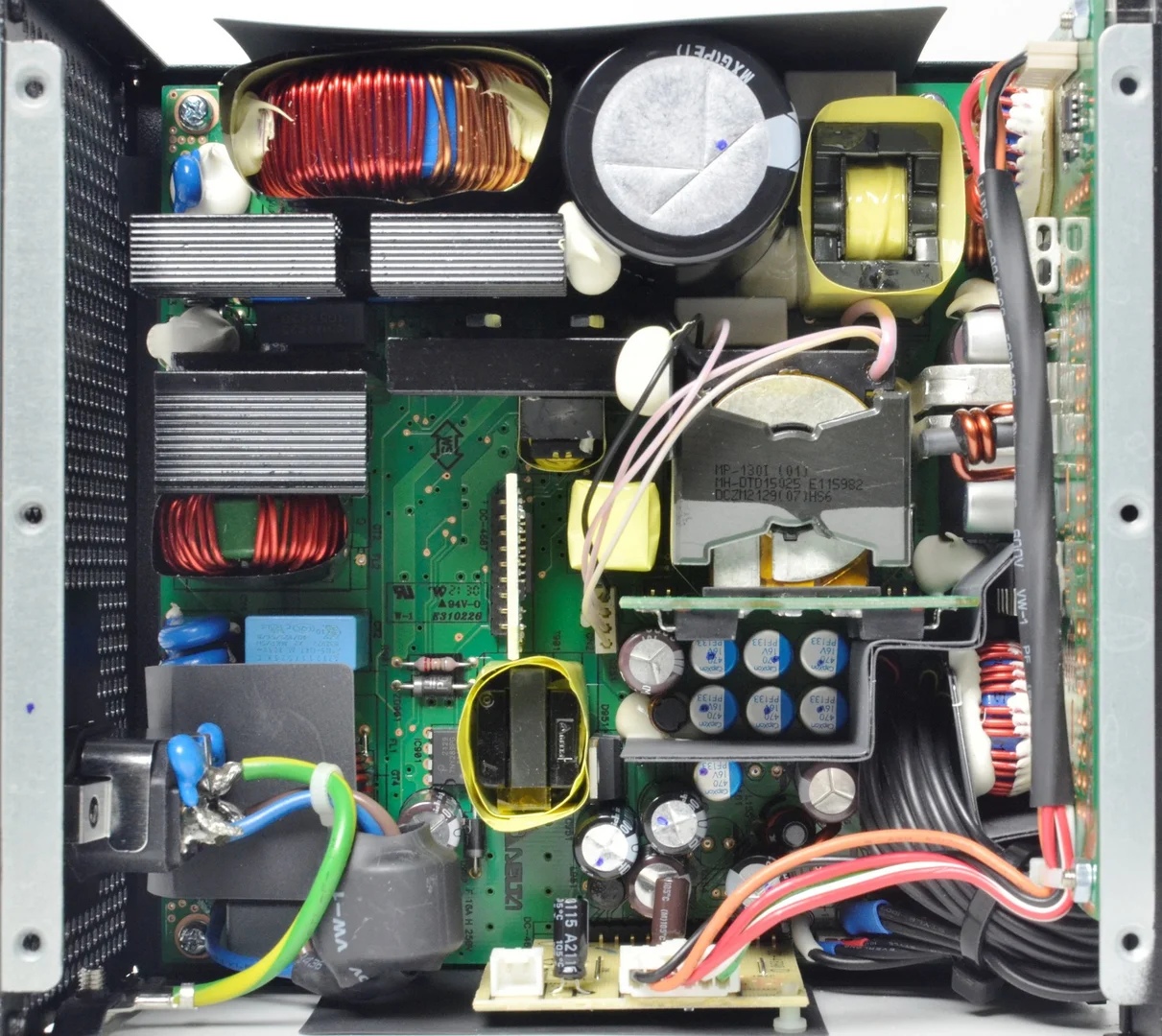

Cooler master HP/Delta DPS-750AB.
Delta GPS850HB modeli de aynı şekilde boş bırakılmış.
Bunun sonucu olarak:
Inrush akımı anormal seviyelere çıkıyor
Evin sigortasının atmasına sebep olabiliyor
PSU içindeki köprü diyotlar, PFC MOSFET’leri ve kapasitörler çok daha ağır strese maruz kalıyor
Uzun vadede bileşenlerin çok daha hızlı yaşlanmasına ve erken arızalara yol açıyor
Cooler Master'ın bir modeli olan HP/Delta DPS-750AB modeli ilk açılışta 190 amper çekiyor. Bu model GPS750FB modeliyle oldukça benzer bir platforma sahip.
Cooler Master.
Delta.
Yani bu test bir nevi 750FB içinde geçerli denebilir. Benzer sonuçlar çıkacaktır. bu değer oldukça fazla. 850HB modelinde ölçüm yok ama mimari gereği daha kötü olması muhtemel.
Yani bu durum yalnızca “ilk açılışta sigorta attırır” meselesi değil. Aynı zamanda güç kaynağının ömür, güvenilirlik ve donanım sağlığı açısından ciddi bir tasarım zaafı anlamına geliyor. PSU genç yaşta yaşlanıyor.
Bu yüzden bu modellerin, özellikle sık açılıp kapatılan sistemlerde veya hassas elektrik altyapısına sahip evlerde kesinlikle masum olmadığını söylemek gerekir. Türkiye'de ki modeller içinde bu durum geçerli. Tristan23 adlı hocamız kendi garantisini feda ederek 750FB ünitesinin içini açtı. Orada da aynı şekilde NTC boş. Ona da katkıları için teşekkür ederim.

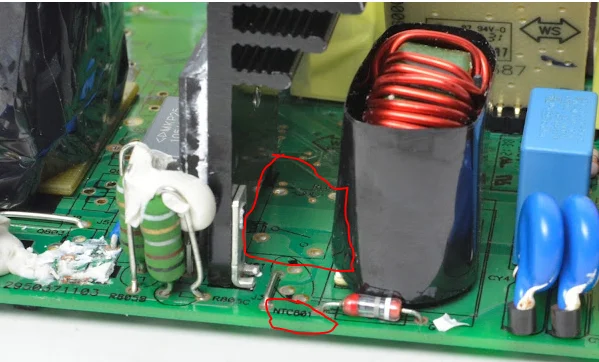

NTC ve Bypass rölesi boşta.
Bu süre zarfından sonra bu modellere bulaşmayınız. Delta'dan böyle bir saçmalık beklemezdim ama olabiliyormuş malesef...
